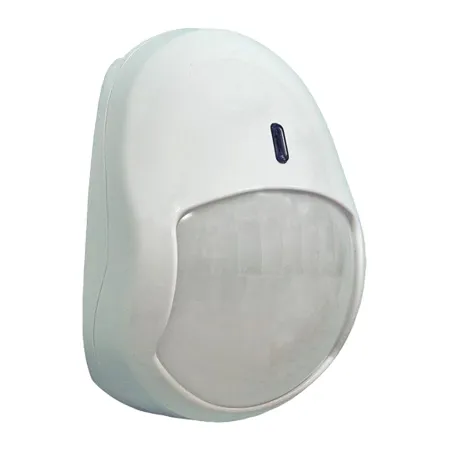

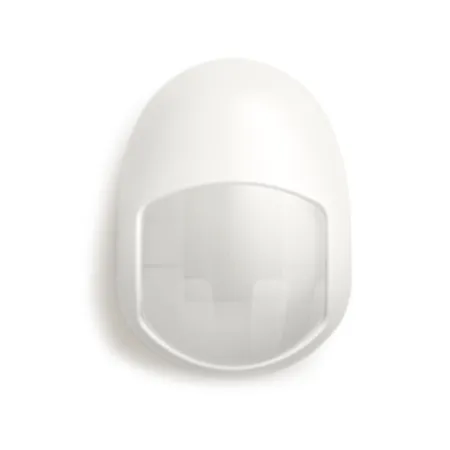

Извещатель охранный объемный оптико-электронный радиоканальный «Си-Норд СН-ИК» предназначен для обнаружения движения в охраняемом помещении и формирования извещения о тревоге. Работает в составе охранных приборов компании «Си-Норд» и может устанавливаться в любых помещениях частного и коммерческого назначения. Благодаря радиоканальному принципу работы устройство обеспечивает надежную связь с приемником без необходимости прокладки кабелей, что существенно упрощает монтаж.
Детектор использует пассивный инфракрасный сенсор для регистрации изменений теплового излучения в зоне охвата. Интеллектуальная обработка сигнала позволяет эффективно отличать движение человека от фоновых колебаний и домашних животных весом до 10 кг (до 40 кг при установке перемычки). Благодаря компактному корпусу и устойчивости к электромагнитным помехам извещатель стабильно работает при любых климатических условиях, включая температурный диапазон от −20 до +50 °C.
Корпус устройства выполнен из прочного пластика со степенью защиты IP41, что гарантирует безопасность эксплуатации при стандартных условиях внутри помещений. Извещатель оснащён двумя элементами питания — основным (CR123A) и резервным (CR2450), что обеспечивает длительный срок службы и бесперебойную работу без обслуживания. СН-ИК поддерживает функции контроля вскрытия корпуса и разряда батареи, а также автоматически отправляет сигналы тревоги на приёмное устройство.
Особенности
- Радиоканальная передача данных без проводных соединений.
- Двухступенчатая система питания с резервной батареей.
- Инфракрасный датчик с компенсацией температуры окружающей среды.
- Поддержка работы с охранными приборами компании «Си-Норд».
- Компактный корпус и удобный монтаж на стене.
- Индикация состояния с помощью светодиодов (связь, тревога, питание).
- Настраиваемая устойчивость к животным до 40 кг.
Преимущества
- Надёжная беспроводная связь на частоте 433 МГц.
- Стабильная работа в широком диапазоне температур.
- Простая установка без необходимости прокладки кабелей.
- Низкое энергопотребление и длительный срок службы элементов питания.
- Устойчивость к ложным срабатываниям и электромагнитным помехам.
- Совместимость с современными охранными системами и приёмниками Си-Норд.
Чувствительность
Устойчив к перемещению домашних животных: чувствительность регулируется перемычкой. В помещениях с мелкими животными весом до 10 кг — установите перемычку «10 кг»; крупными до 40 кг — снимите перемычку.
Датчик учитывает изменения температуры окружающей среды для сохранения обнаруживающей способности (термокомпенсация).
Связывание с охранным прибором
Связывание — процедура регистрации датчика в охранном приборе.
- Подготовьте охранный прибор к регистрации датчика.
- Установите резервную батарею CR2450 в держатель на обратной стороне платы датчика. Первой нужно устанавливать именно резервную батарею.
Для старых версий датчиков (без маркировки «РК+» на коробке) используются элементы питания CR2032. - Установите плату в корпус, затем установите основную батарею типа CR123А. Питание датчика включается и выключается установкой и снятием основной батареи.
- Мигание зеленого индикатора показывает, что датчик готов к связыванию. Если индикации нет — кратковременно замкните контакты RESET.
- При успешном связывании с охранным прибором индикатор включится красным цветом на 2 секунды.
Датчик находится в режиме «Связывание» в течение 100 секунд, после чего переходит в спящий режим. Чтобы возобновить связывание, кратковременно замкните контакты RESET.
Выбор места установки
Рекомендуем устанавливать датчик на высоте 2,3 м от пола, не ближе 0,5 метра к электрическим кабелям.
Зону обнаружения могут ограничивать непрозрачные предметы (шторы, комнатные растения, шкафы, стеллажи), а также стеклянные и сетчатые перегородки. В поле зрения датчика по возможности не должно быть окон, кондиционеров, нагревателей, батарей отопления. Наличие в зоне обнаружения предметов мебели, на которые может взобраться животное, может привести к ложной тревоге.
Извещатель должен находиться в зоне радиовидимости своего охранного прибора, поэтому перед монтажом оцените качество связи в месте установки.
Оценка качества связи
- Разместите подготовленный к работе датчик в месте установки.
- Нажмите и отпустите тампер — извещатель покажет качество связи с охранным прибором.
- Проверьте уровень связи в «Панели состояния» конфигуратора Хаббл.
При потере связи извещатель продолжает поиск охранного прибора. При выключении прибора на длительное время рекомендуется отключать питание извещателя.

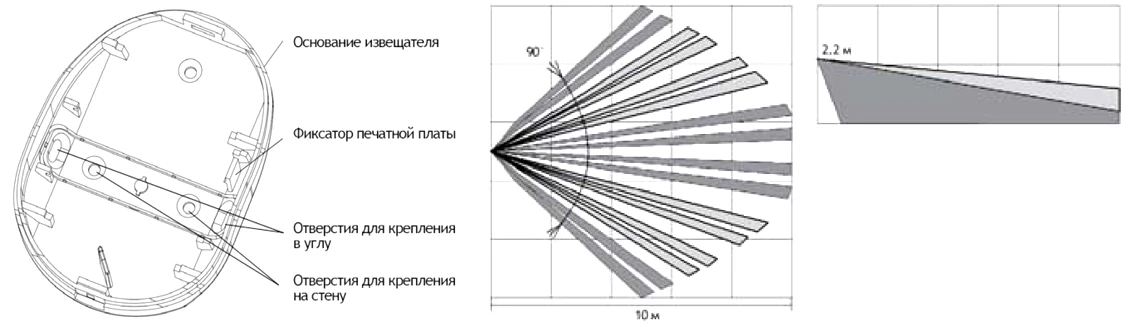

Установка
СН-ИК может устанавливаться в любых помещениях частного и коммерческого назначения. Монтируется на плоскость стены или в углу помещения.
- Снимите крышку датчика.
- Снимите печатную плату, отжав удерживающий ее фиксатор.
- Просверлите в основании корпуса отверстия для крепления.
- Приложите основание корпуса к стене в месте установки и отметьте положение отверстий.
- Просверлите отверстия в стене и закрепите основание датчика.
- Установите печатную плату.
- Закройте крышку, вверните отвёрткой фиксирующий винт.
Не отклоняйте установленный датчика от вертикали больше чем на 2 градуса, чтобы исключить ложные срабатывания от домашних животных.
Недостатки
- Не предназначен для установки на улице или в помещениях с высокой влажностью.
- Требуется периодическая проверка состояния батареи.
- Работа возможна только с оборудованием, поддерживающим радиопротокол Си-Норд.
Технические характеристики:
- Размер зоны обнаружения: 10 × 10 м
- Максимальная дальность действия: 10 м
- Диапазон рабочих частот: 433,05–434,79 МГц
- Предельная устойчивость к животным: до 10 кг (до 40 кг с перемычкой)
- Диапазон рабочих температур: −20…+50 °C
- Габаритные размеры: 105 × 75 × 56 мм
- Масса: не более 0,1 кг
- Срок службы от одного комплекта элементов питания: не менее 2 лет
- Степень защиты оболочки: IP41
Бренд | Си-Норд |
Тип извещателя | ИК |
Вид извещателя | Пассивный |
Количество лучей | 1 |
Принцип работы | Однопозиционный |
Угол обзора | 90° |
Дальность обнаружения человека | 10 м |
Тип монтажа | Настенный |
Область обнаружения | 10х10 м |
Длина охранной зоны, м | 10 |
Напряжение питания | от 1й батарейки 3В |
Потребляемый ток, макс. | 60 мА |
Габариты | 105х75х56 мм |
Вес, кг | 0.1 |
Рабочая температура | от -20°C до +50°C |
Класс защиты (IP) | IP41 |
Гарантия | 5 лет |
Страна производства | Россия |
