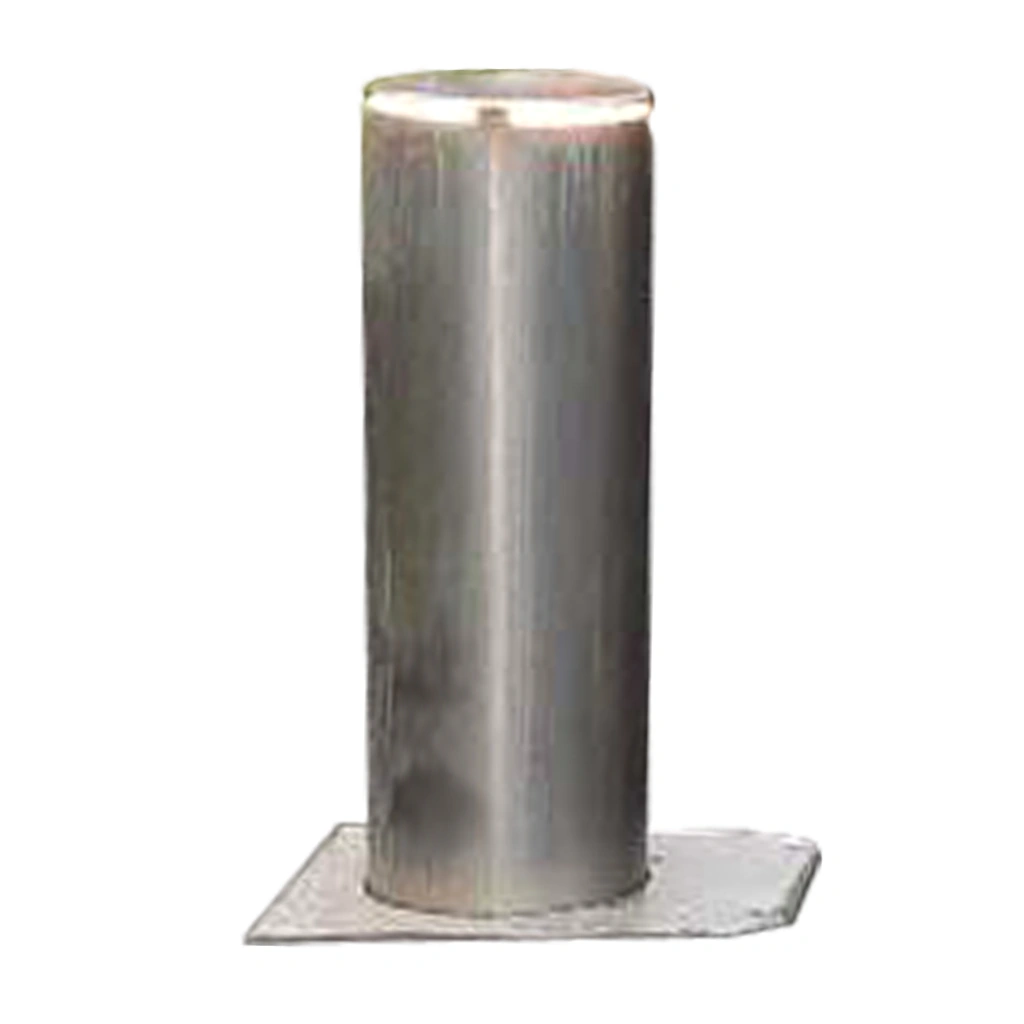

Дорожный противотаранный столб ДПС 32.100.30ГП со встроенным гидроприводом предназначен для защиты объектов от несанкционированного въезда автотранспорта, включая случаи силового тарана. Конструкция обеспечивает эффективное блокирование проезда автомобилей массой до 10 тонн, развивающих скорость до 66 км/ч, и способна воспринять энергию удара до 1 200 000 Дж. Столб оснащён встроенным гидроприводом, обеспечивающим надёжное и быстрое срабатывание при интенсивной эксплуатации.
Модель ДПС 32.100.30ГП выполнена из прочной стали с толщиной стенки 30 мм и диаметром выдвижного столба 324 мм. Высота подъёма составляет 1000 мм при времени выдвижения 6–8 секунд. Гидравлическая система работает при давлении масла 4–7 МПа, обеспечивая стабильное движение цилиндра даже при низких температурах. Конструкция рассчитана на эксплуатацию в умеренном и холодном климате, выдерживая температуры от −60 до +40 °C. Высокая энергоэффективность гидропривода (мощность 2200 Вт в движении) и ресурс до 750 000 циклов гарантируют длительный срок службы.

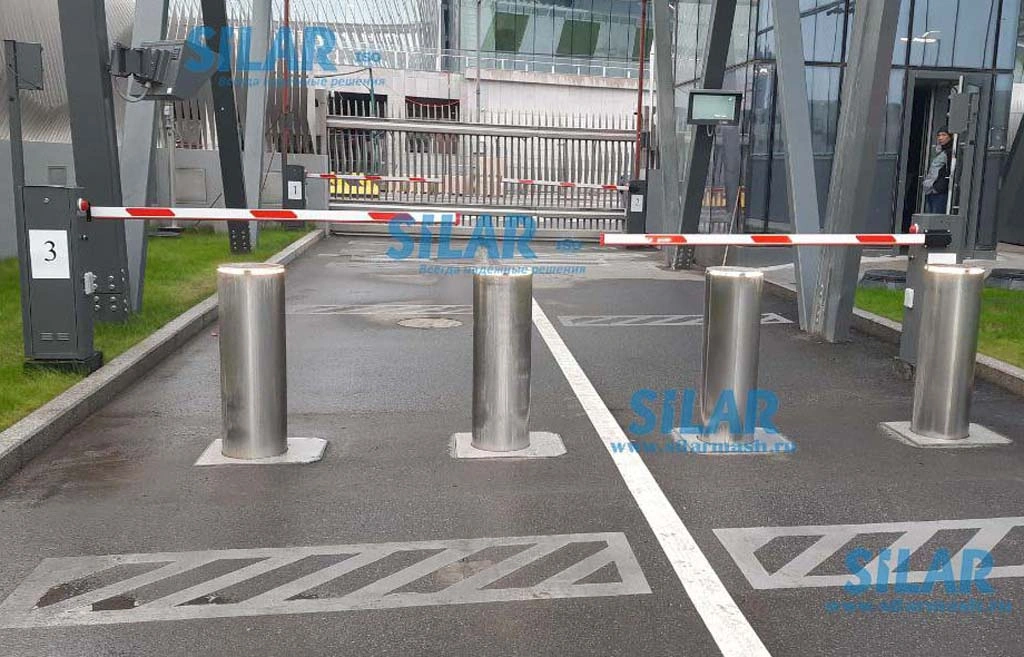

Столб монтируется в дорожное покрытие и не требует дополнительного внешнего гидроблока, поскольку гидропривод встроен в корпус. Габариты столба не превышают 500×600×1940 мм, масса составляет около 605 кг. ДПС 32.100.30ГП используется для защиты въездов на стратегические и промышленные объекты, контрольно-пропускные пункты, терминалы и зоны с повышенными требованиями к безопасности.
Особенности
- Встроенный гидропривод — не требует внешней станции.
- Полностью герметичная конструкция для установки в дорожное покрытие.
- Работа при экстремальных температурах от −60 до +40 °C.
- Толщина стенки столба — 30 мм, диаметр — 324 мм.
- Высокая противотаранная стойкость — энергия удара до 1 200 000 Дж.
- Длительный ресурс эксплуатации — до 750 000 циклов.
- Быстрое время подъёма — 6–8 секунд.
Преимущества
- Повышенная надёжность благодаря встроенному гидроприводу.
- Высокая энергоэффективность — номинальная мощность всего 2,2 кВт.
- Минимальные требования к техническому обслуживанию.
- Приспособлен для суровых климатических условий России.
- Большой запас прочности при воздействии динамических нагрузок.
- Компактные габариты при высокой прочности конструкции.
Недостатки
- Необходимость профессионального монтажа и гидравлической настройки.
- Интенсивность ограничена 20 циклами в час.
- Масса изделия более 600 кг — требуется спецтехника для установки.
Технические характеристики:
- Диаметр выдвижного столба, мм: 324
- Толщина стенки выдвижного столба, мм: 30
- Высота подъема столба, мм: 1000 ±10
- Время подъема столба, сек: 6–8
- Интенсивность, цикл/час – мах: 20
- Энергия удара (автомобиль массой 10 т на скорости 66 км/ч), Дж: 1 200 000
- Номинальная потребляемая мощность, Вт: 2200 (для режима движения столба)
- Ресурс, цикл до: 750000
- Давление масла в гидроцилиндре, МПа, не менее: 4–7
- Климатическое исполнение: Умеренный и холодный климат
- Диапазон рабочих температур, °C: от −60 до +40
- Габаритные размеры столба, мм, не более: 500×600×1940
- Масса столба, кг: 605
- Светофор двухцветный.
- Дистанционное радиоуправление с брелка.

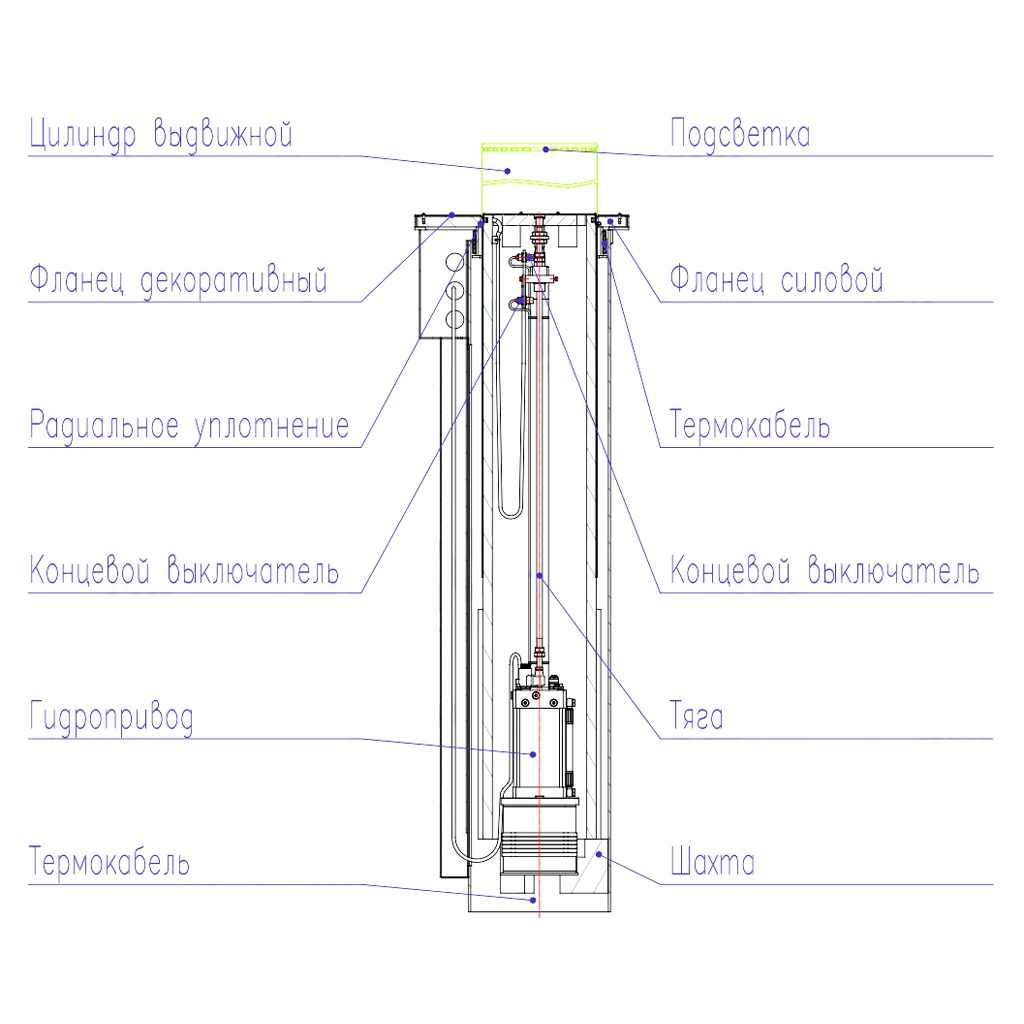

Устройство и работа
Шахта - металлическая конструкция в виде круглой трубы. В верхней части имеется фланец, к которому впоследствии крепится фланец силовой. На боковой стороне расположены отверстия, через которые подводятся кабели к столбу.Цилиндр выдвижной является основным блокирующим заградительным элементом, представляет собой гладкую толстостенную трубу, на которую надета тонкостенная рубашка из нержавеющей стали. В верхней части цилиндра выдвижного имеется нержавеющий фланец, под ним располагается светодиодная лента.
Гидропривод- включает в себя гидроцилиндр, совмещенный с гидростанцией. Гидроцилиндр - основной исполнительный механизм. К его штоку крепится тяга, которая ездит вверх и вниз вместе с выдвижным цилиндром, а концевые выключатели крепятся к неподвижному корпусу гидроцилиндра и срабатывают тягу в верхнем и нижнем положениях. Для поднятия столба в нижнюю полость гидроцилиндра подается гидравлическая жидкость под давлением. При пускании нижняя полость гидроцилиндра соединяется с баком, и столб движется вниз под собственным весом. Для подогрева столба на бак гидропривода намотан термокабель..
Фланец силовой защищает боллард от попадания пыли, грязи и осадков. В проточке фланца расположено радиальное уплотнение выдвижного цилиндра. Фланец крепится к шахте. На фланец наматывается термокабель для обогрева цилиндра выдвижного, с целью предотвращения замерзания влаги и примерзания выдвижного цилиндра.
В рабочем состоянии выдвижной цилиндр (блокирующий элемент) выдвинут на высоту 500 мм над уровнем фланца, что исключает проезд автотранспорта. Верх выдвижного цилиндра оснащен световой сигнализацией, предупреждающей водителя о невозможности проезда.
При необходимости проезда с кнопочного поста, или пульта дистанционного управления подается сигнал на пульт управления гидростанцией. Электрический ток подается на электроклапан, который направляет поток масла из гидростанции в необходимую для опускания полость гидроцилиндра и на электромотор гидростанции.
Фланец большой сверху закрыт декоративным фланцем из нержавеющей стали.
Работа ДПС осуществляется следующим образом
В рабочем состоянии выдвижной цилиндр (блокирующий элемент) выдвинут на высоту 1000мм над уровнем фланца, что исключает проезд автотранспорта. Верх выдвижного цилиндра оснащен световой сигнализацией, предупреждающей водителя о невозможности проезда. При необходимости проезда с кнопочного поста, или пульта дистанционного управления подается сигнал на пульт управления гидростанцией. Электрический ток подается на электроклапан, который соединяет нижнюю полость гидроцилиндра с баком гидростанции, и столб опускается под свои весом.При снижении температуры окружающей среды ниже +5 °С необходимо включить на панели управления бокса гидростанции автомат «Подогрев». Греющий саморегулирующийся кабель (термокабель) начнет обогревать шахту столба, а также бокс с гидростанцией и панелью управления.
При наступлении теплого времени года (с температурой выше +5°С) – автомат «Подогрев» отключить.
Модификации противотараных боллардов с встроенным гидравличским приводом, нержавеющая сталь
- ДПС 20.70.10ГП - Диаметр 205 мм, Высота подъёма 700 мм, Толщина стенки 10 мм
- ДПС 27.60.18ГП - Диаметр 275 мм, Высота подъёма 700 мм, Толщина стенки 18 мм
- ДПС 27.70.18ГП - Диаметр 275 мм, Высота подъёма 700 мм, Толщина стенки 18 мм
- ДПС 27.80.18ГП - Диаметр 275 мм, Высота подъёма 800 мм, Толщина стенки 18 мм
- ДПС 27.90.18ГП - Диаметр 275 мм, Высота подъёма 900 мм, Толщина стенки 18 мм
- ДПС 27.100.18ГП - Диаметр 275 мм, Высота подъёма 1000 мм, Толщина стенки 18 мм
- ДПС 27.85.25ГП - Диаметр 275 мм, Высота подъёма 850 мм, Толщина стенки 25 мм
- ДПС 32.70.18ГП - Диаметр 325 мм, Высота подъёма 700 мм, Толщина стенки 18 мм
- ДПС 32.80.18ГП - Диаметр 325 мм, Высота подъёма 800 мм, Толщина стенки 18 мм
- ДПС 32.90.18ГП - Диаметр 325 мм, Высота подъёма 900 мм, Толщина стенки 18 мм
- ДПС 32.70.30ГП - Диаметр 325 мм, Высота подъёма 700 мм, Толщина стенки 30 мм
- ДПС 32.80.30ГП - Диаметр 325 мм, Высота подъёма 800 мм, Толщина стенки 30 мм
- ДПС 32.100.30ГП - Диаметр 325 мм, Высота подъёма 1000 мм, Толщина стенки 30 мм
Дополнительное оборудование и опции
- Электроника управления на 1 боллард
- Комплект фотоэлементов со стойками
- Светофор двухсекционный со стойкой
- Комплект радиоуправления (плата, антенна, два брелока)
- Комплект GSM управления
Правила обозначения выдвижных противотаранных столбов производства компании SILAR
Первые три символа обозначают тип изделия:ДПС - дорожный противотаранный столб;
Далее шестизначный код:
XX.yy.zz - первые два разряда - диаметр блокирующего элемента в сантиметрах (например 200-320мм)
xx.YY.zz - высота подъёма блокирующего элемента в сантиметрах ( 500-1000мм)
xx.yy.ZZ - толщина стенки блокирующего элемента в мм.
После кода идет буквенное обозначение типа привода:
xx.yy.zzГ - тип привода гидравлический с внешней гидростанцией;
xx.yy.zzГП - тип привода гидравлический с встроенной гидростанцией.
xx.yy.zzЭМ - с электромеханическим приводом.
xx.yy.zzМ - с механическим приводом.
xx.yy.zzС - стационарный противотаранный боллард.
xx.yy.zzСС - стационарный съемный противотаранный боллард
Бренд | Silar |
Тип болларда | Автоматический |
Тип привода | Гидравлический |
Конструкция | Противотаранный |
Подсветка | Встроенные светодиоды |
Ударопрочность | 1 200 000 Дж |
Скорость подъема | 6 сек. |
Скорость опускания | 6 сек. |
Сопротивление наезду | 10000 кг / 66 км/ч |
Высота болларда, мм | 1000 |
Диаметр болларда, мм | 324 |
Потребляемая мощность, макс. | 2200 Вт |
Габариты | 500х600x1940 мм |
Вес, кг | 605 |
Рабочая температура | от -60°C до +40°C |
Наработка на отказ, не менее | 750 000 циклов |
Интенсивность использования | 20 циклов в час |
Гарантия | 1 год |
Страна производства | Россия |
