Шкаф управления по уровню Грантор АЭП23-001-54К-11У для КНС (1х220) 1 насос, прямой пуск, 1 ввод питания (EA08A202230)
Шкаф управления Грантор АЭП23-001-54К-11У предназначен для автоматизации работы одного дренажного или канализационного насоса с питанием 1×220 В и прямым пуском двигателя. Оборудование используется в системах водоотведения, дренажных установках, КНС и других инженерных объектах, где требуется надёжное включение и отключение насоса по уровню. Шкафы данного типа, в зависимости от модификации, поддерживают подключение насосов мощностью от 0,14 до 4 кВт, с рабочими токами от 0,4 до 16 А, что обеспечивает совместимость как с бытовыми, так и с промышленными насосами малой и средней производительности.

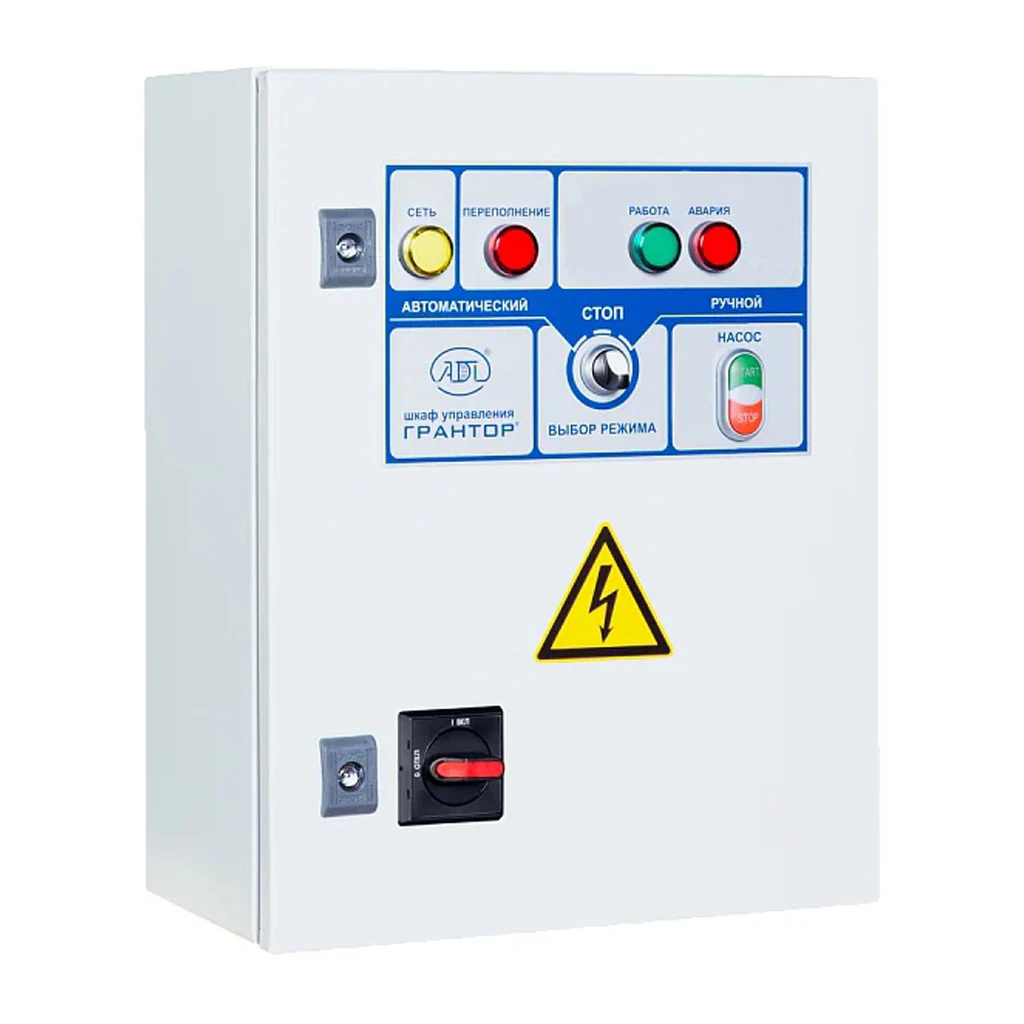

Шкаф выполняет автоматический пуск и останов насоса по сигналам уровня, обеспечивает защиту электрического двигателя от перегрузки, короткого замыкания и перегрева, а также формирует сигналы состояния для внешних систем. Управление доступно в режимах «Автоматический», «Ручной» и «Стоп/Блокировка», что позволяет использовать шкаф как в непрерывной автоматической эксплуатации, так и при обслуживании и проверках. Лицевая панель оснащена индикацией «Сеть», «Работа», «Авария» и переключателем режимов.
В зависимости от допустимого диапазона тока шкафы выполняются в металлических корпусах со степенью защиты IP54: исполнения до 10 А имеют габариты 400×400×200 мм, а варианты до 16 А — 370×275×140 мм. Конструкция предусматривает нижний ввод кабелей, надёжную силовую часть, релейную схему управления и повышенную помехоустойчивость. Шкафы служат готовым решением для систем водоотведения, обеспечивая стабильную работу насосного оборудования без необходимости программирования или сложной настройки.
Особенности
- Работа с одним насосом 1×220 В с прямым пуском
- Управление по датчикам уровня без дополнительной логики
- Индикация основных состояний на панели шкафа
- Аппаратная защита двигателя от аварийных режимов
- Один ввод питания от сети 220 В
- Металлический корпус IP54
- Помехоустойчивость и простота технического обслуживания
Шкаф управления обеспечивает:
- комплексную защиту питающих цепей и электродвигателей;
- выбор режимов управления: автоматический или ручной;
- автоматическое управление электродвигателями по сигналам от поплавковых выключателей, аналоговому датчику, по сигналам от реле давления и реле защиты от "сухого" хода или по иным внешним сигналам управления.
- автоматическое отключение электродвигателей при наличии сигнала внешней ошибки (тепловое реле или иной релейный контакт) и автоматическое включение при ее отсутствии;
- автоматическое отключение электродвигателей при коротком замыкании или срабатывании реле перегрузки.
- автоматическое взаимное резервирование электродвигателей;
- возможность выбора количества основных/резервных насосов с помощью настроек логического модуля внутри шкафа;
- периодическую смену функций электродвигателей через заданные интервалы времени работы с целью выравнивания ресурса
- пробный пуск каждого насоса при простое для защиты от заклинивания.
Преимущества
- Высокая надёжность за счёт релейной схемы
- Простота интеграции в системы водоотведения
- Отсутствие необходимости программирования
- Совместимость с широким диапазоном насосов по мощности и току
- Удобное подключение датчиков уровня
Недостатки
- Отсутствие частотного регулирования скорости насоса
- Нет резервного насоса — управление только одним агрегатом
- Прямой пуск увеличивает пусковой ток двигателя
Технические характеристики:
- Питание: 1×220 В, 50 Гц
- Количество подключаемых насосов: 1
- Мощность, кВт: 0,14 (в модификациях до 4 кВт) на каждый двигатель
- Номинальный ток, А: 0,4–0,63 (в модификациях до 16 А)
- Внешние подключения: 3 поплавка (4 электрода*) для шкафа управления на 1 насос; 4 поплавка (5 электродов*) для шкафа управления на 2 насоса; 5 поплавков (6 электродов*) для шкафа управления на 3 насоса; термоконтакты (при наличии защиты в двигателе); датчик влажности (при наличии защиты в насосе); реле для защиты от сухого хода (только в режиме «Наполнение»)
- Выходные сигналы (диспетчеризация): «Авария» каждого насоса; «Переполнение»
- Индикация: «Сеть»; «Работа» каждого насоса; «Авария» каждого насоса; «Переполнение»; «Ввод 1», «Ввод 2» (для модификаций с двумя вводами)
- Защиты: от короткого замыкания; от тепловой перегрузки по току; от перегрева двигателя (при подключении термоконтактов); от пропадания, перекоса или неправильной последовательности подключения фаз (только для шкафов 3×380 В); от работы насоса при попадании жидкости в масляную камеру (при подключении датчика влажности); от заклинивания в результате простоя
- Температура окружающей среды: 0…+40 °C (средняя не более +35 °C)
- Температура хранения и транспортировки: –25…+55 °C (при относительной влажности до 90 %)
- Относительная влажность: 20–90 % (без конденсата)
- Климатическое исполнение: УХЛ4 по ГОСТ 15150-69
- Степень защиты: IP54
- Корпус шкафа: металл
- Способ монтажа: вертикальный настенный монтаж на плоскую поверхность
- Ввод кабелей: нижний
- Сертификация: соответствует требованиям ТР ЕАЭС 004/2011 и ТР ЕАЭС 020/2011
- Нормативные документы: изготовлено по ГОСТ Р 51317 (ЭМС), степень защиты по ГОСТ 14254-2015
- Габаритные размеры, мм (В×Ш×Г): 400×400×200 (размеры изменяются, в зависимости от модификации)
- Вес, кг: 5
- Гарантия: 1 год
- Страна производства: Россия
Модификации шкафов управления для дренажных, канализационных насосов и систем наполнения (1 х 220 В), 1 насос, прямой пуск, один ввод питания
* Цены на различные модификации шкафов уточняйте у менеджера.- АЭП23-001-54К-11У - 0,14 кВт / 0,4 - 0,63 А / 400х400х200 мм (EA08A202230)
- АЭП23-001-54К-11У - 0,22 кВт / 0,63 - 1 А / 400х400х200 мм (EA08A202232)
- АЭП23-002-54К-11У - 0,37 кВт / 1 - 1,6 А / 400х400х200 мм (EA08A202234)
- АЭП23-003-54К-11У - 0,55 кВт / 1,6 - 2,5 А / 400х400х200 мм (EA08A141167)
- АЭП23-004-54К-11У - 0,75 кВт / 2,5 - 4 А / 400х400х200 мм (EA08A141166)
- АЭП23-006-54К-11У - 1,1 кВт / 4 - 6,3 А / 400х400х200 мм (EA08A107986)
- АЭП23-010-54К-11У - 2,2 кВт / 6,3 - 10 А / 400х400х200 мм (EA08A141165)
- АЭП23-016-54К-11У - 4 кВт / 10- 16 А / 370х275х140 мм (EA08A123768)
Бренд | Грантор |
Исполнение | Для помещений |
Мощность управляемого двигателя, кВт | 0.14 |
Тип монтажа | Настенный |
Ширина, мм | 400 |
Высота, мм | 400 |
Глубина, мм | 200 |
Материал | Металл |
Индикация | Световая |
Напряжение питания | 220 В |
Потребляемый ток, макс. | 0.6 А |
Рабочая температура | от +1°C до +40°C |
Рабочая влажность | 20% - 90% без конденсации |
Класс защиты (IP) | IP54 |
Гарантия | 1 год |
Страна производства | Россия |
