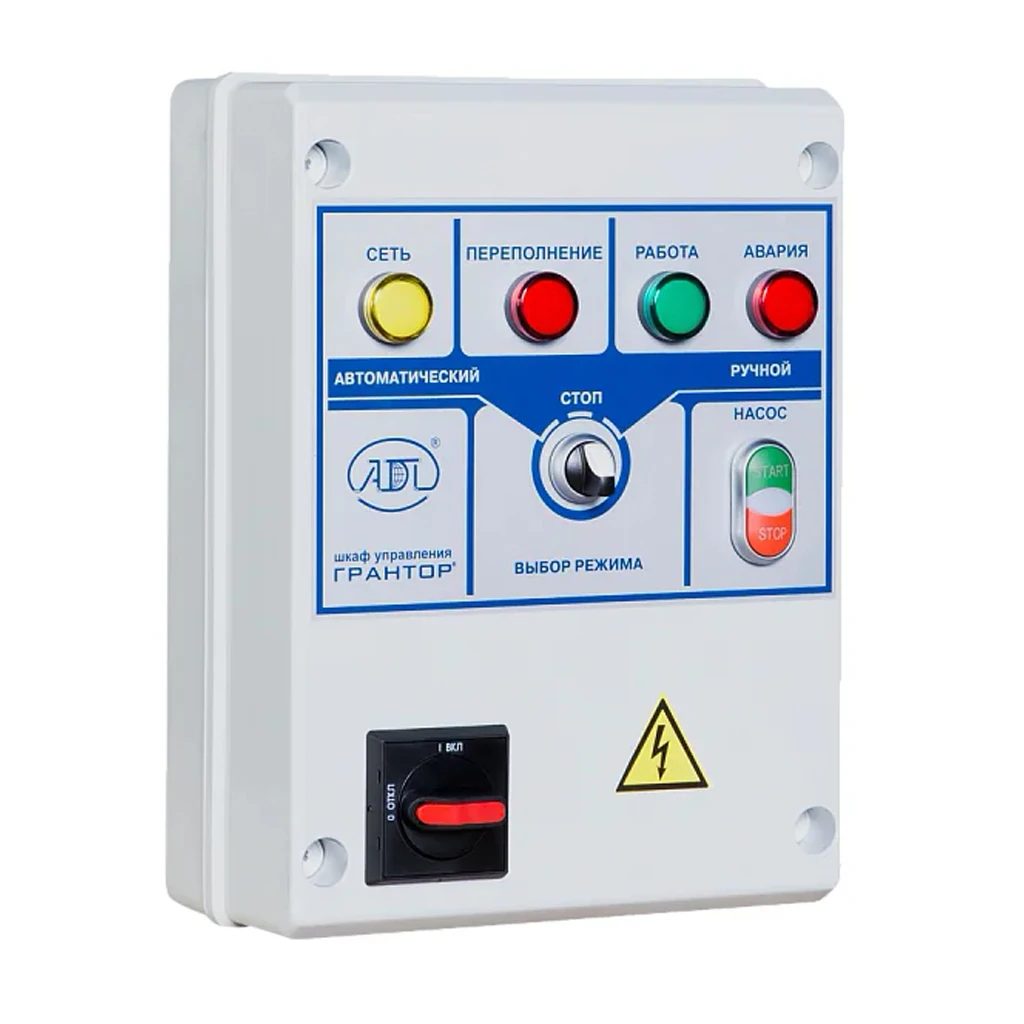

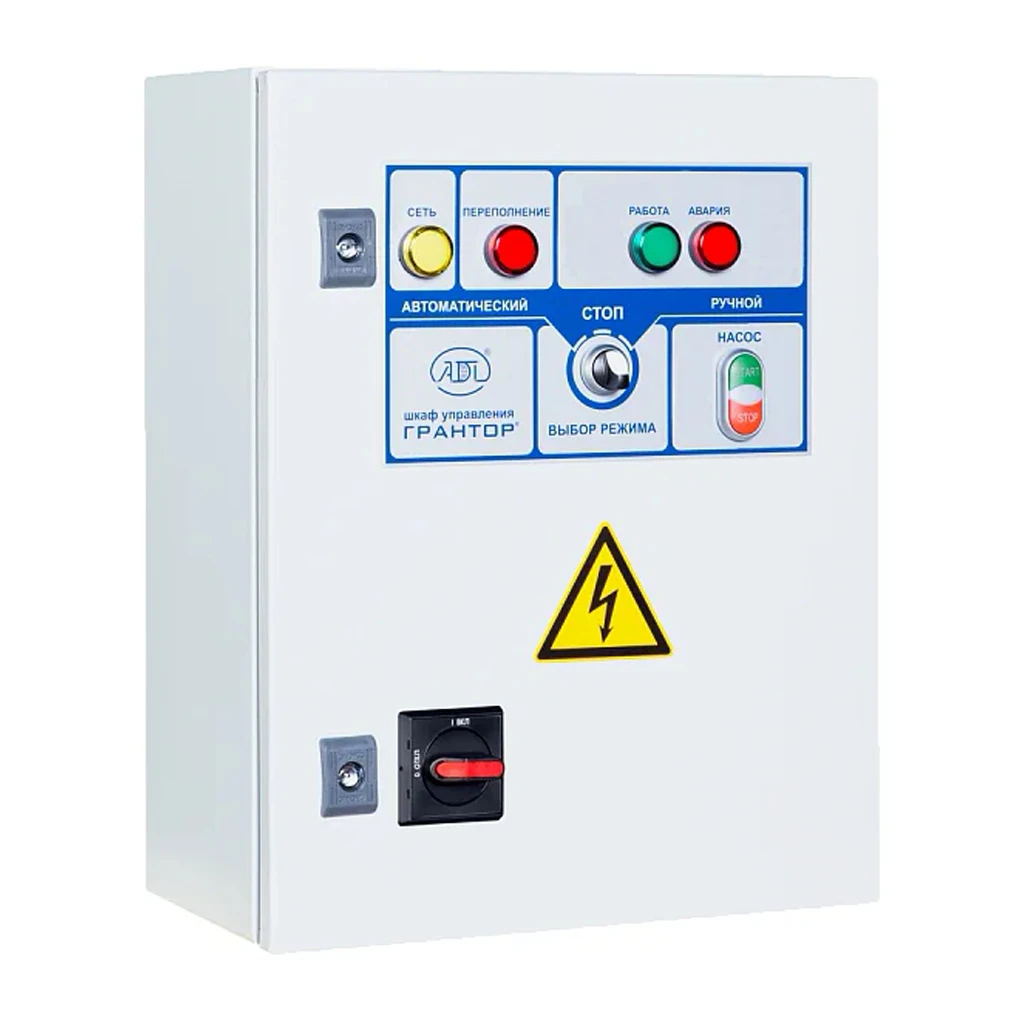

Шкаф управления по уровню Грантор АЭП40-001-54К-11У для КНС (3х380) 1 насос, прямой пуск, 1 ввод питания (EA08A201909)
Шкаф управления по уровню АЭП40-001-54К-11У предназначен для автоматизации работы одного насоса в системах дренажной, ливневой и хозяйственно-бытовой канализации, на локальных насосных станциях, в технологических приямках и объектах инженерной инфраструктуры. Управление осуществляется по сигналам поплавковых или электродных датчиков уровня, обеспечивая работу в режимах «Дренаж» и «Наполнение» с поддержанием требуемого уровня жидкости.
Модификация «11У» рассчитана на прямой пуск асинхронного электродвигателя 3×380 В и оснащена защитным автоматом, тепловой защитой и аппаратными средствами контроля состояния питающей сети. Прямой пуск обеспечивает простоту эксплуатации и высокую надежность, позволяя использовать шкаф для насосов малой и средней мощности. Поддерживается работа с электродными датчиками уровня, поплавками и дополнительными внешними защитами.
Шкаф выполняет комплекс функций по защите оборудования: контроль пропадания и неправильной последовательности фаз, тепловая защита двигателя, контроль перегрузки, защита от короткого замыкания, защита от попадания жидкости в масляную камеру при наличии датчика влажности, а также защита от заклинивания ротора. Система формирует дискретные сигналы для диспетчеризации и снабжена световой индикацией основных состояний.
Шкафы АЭП40-…-54К-11У используются в КНС малой производительности, в приямках, ливневых колодцах, частных и промышленных системах водоотведения, а также в технологических объектах, где требуется работа одного насоса с надежной защитой и автоматическим управлением по уровню.
Особенности
- Управление одним насосом с прямым пуском электродвигателя
- Работа в режимах «Дренаж» и «Наполнение» по уровню жидкости
- Поддержка поплавковых и электродных датчиков уровня
- Световая индикация «Сеть», «Работа», «Авария», «Переполнение»
- Формирование дискретных сигналов для систем диспетчеризации
- Поддержка датчика влажности масляной камеры и термоконтактов двигателя
- Простая и надежная релейная логика управления
Шкаф управления обеспечивает:
- Комплексную защиту питающих цепей и электродвигателей
- Выбор режимов управления: автоматический или ручной
- Автоматическое управление электродвигателями по сигналам от поплавковых выключателей, analogовому датчику, по сигналам от реле давления и реле защиты от "сухого" хода или по иным внешним сигналам управления
- Автоматическое отключение электродвигателей при наличии сигнала внешней ошибки (тепловое реле или иной релейный контакт) и автоматическое включение при ее отсутствии
- Автоматическое отключение электродвигателей при коротком замыкании или срабатывании реле перегрузки
- Автоматическое взаимное резервирование электродвигателей
- Возможность выбора количества основных/резервных насосов с помощью настроек логического модуля внутри шкафа
- Периодическую смену функций электродвигателей через заданные интервалы времени работы с целью выравнивания ресурса
- Пробный пуск каждого насоса при простое для защиты от заклинивания
- Защиту корпуса IP65
Преимущества
- Простая конструкция на базе прямого пуска
- Высокая надежность и минимальные требования к обслуживанию
- Поддержка электродных и поплавковых датчиков уровня
- Полный набор аппаратных защит
- Возможность интеграции в системы диспетчеризации
- Широкий диапазон применимости на объектах водоотведения
Недостатки
- Отсутствие плавного и мягкого пуска
- Нет регулирования частоты вращения
- Повышенные пусковые токи по сравнению с КП-исполнениями
Технические характеристики:
- Питание: 3×380 В, 50 Гц
- Количество подключаемых насосов: 1
- Количество вводов питания: 1
- Мощность, кВт: 0,25 (в модификациях до 55 кВт) на каждый двигатель
- Номинальный ток, А: 0,4–0,63 (в модификациях до 100 А)
- Тип пуска: Прямой
- Тип управления: По уровню, режимы «Дренаж» / «Наполнение»
- Внешние подключения: 3 поплавка (4 электрода*); термоконтакты; датчик влажности; реле сухого хода
- Выходные сигналы: «Авария» насоса; «Переполнение»
- Индикация: «Сеть»; «Работа»; «Авария»; «Переполнение»
- Защиты: От короткого замыкания; от тепловой перегрузки; от перегрева двигателя; от неправильной последовательности фаз; от пропадания фаз; от заклинивания; от попадания жидкости в масляную камеру
- Температура окружающей среды: 0…+40 °C
- Температура хранения и транспортировки: –25…+55 °C
- Относительная влажность: 20–90% (без конденсата)
- Климатическое исполнение: УХЛ4 по ГОСТ 15150-69
- Степень защиты: IP54
- Сертификация: ТР ЕАЭС 004/2011; ТР ЕАЭС 020/2011
- Нормативные документы: ГОСТ Р 51317 (ЭМС); ГОСТ 14254-2015 (IP)
- Корпус шкафа: Металл
- Габаритные размеры, мм (В×Ш×Г): 500×400×200
- Способ монтажа: Вертикальный настенный
- Ввод кабелей: Нижний
- Гарантия: 1 год
- Страна производства: Россия
Модификации шкафов управления для дренажных, канализационных насосов и систем наполнения (3 х 380 В), 1 насос, прямой пуск, один ввод питания
* Цены на различные модификации шкафов уточняйте у менеджера.- АЭП40-001-54К-11У - 0,25 кВт / 0,4 - 0,63 А / 500х400х200 мм (EA08A201909)
- АЭП40-001-54К-11У - 0,37 кВт / 0,63 - 1,0 А / 400х400х200 мм (EA08A141460)
- АЭП40-002-54К-11У - 0,55 кВт / 1 - 1,6 А / 400х400х200 мм (EA08A139459)
- АЭП40-003-54К-11У - 0,75 кВт / 1,6 - 2,5 А / 410х400х200 мм (EA08A129076)
- АЭП40-004-54К-11У - 1,5 кВт / 2,5 - 4 А / 400х400х200 мм (EA08A107029)
- АЭП40-006-54К-11У - 2,2 кВт / 4 - 6,3 А / 400х400х200 мм (EA08A116656)
- АЭП40-010-54К-11У - 4 кВт / 6,3 - 10 А / 400х400х200 мм (EA08A125373)
- АЭП40-016-54К-11У - 7,5 кВт / 10--16 А / 500х400х200 мм (EA08A123011)
- АЭП40-020-54К-11У - 9 кВт / 16 - 20 А / 400х400х200 мм (EA08A125916)
- АЭП40-025-54К-11У - 11 кВт / 20 - 25 А / 400х400х200 мм (EA08A128946)
- АЭП40-032-54К-11У - 15 кВт / 25 - 32 А / 400х400х200 мм (EA08A344447)
- АЭП40-040-54К-11У - 18,5 кВт / 32 - 40 А / 500х400х200 мм (EA08A344448)
- АЭП40-050-54К-11У - 22 кВт / 40 - 50 А / 500х400х200 мм (EA08A128924)
- АЭП40-058-54К-11У - 30 кВт / 50 - 58 А / 500х400х200 мм (EA08A344449)
- АЭП40-063-54К-11У - 30 кВт / 58 - 63 А / 500х400х200 мм (EA08A344450)
- АЭП40-080-54К-11У - 37 кВт / 63 - 80 А / 500х400х200 мм (EA08A344451)
- АЭП40-100-54К-11У - 55 кВт / 80 - 100 А / 700х500х250 мм (EA08A202237)
Бренд | Грантор |
Исполнение | Для помещений |
Мощность управляемого двигателя, кВт | 0.25 |
Тип монтажа | Настенный |
Ширина, мм | 400 |
Высота, мм | 500 |
Глубина, мм | 200 |
Материал | Металл |
Индикация | Световая |
Напряжение питания | 380 В |
Потребляемый ток, макс. | 0.6 А |
Рабочая температура | от +1°C до +40°C |
Рабочая влажность | 20% - 90% без конденсации |
Класс защиты (IP) | IP54 |
Гарантия | 1 год |
Страна производства | Россия |
