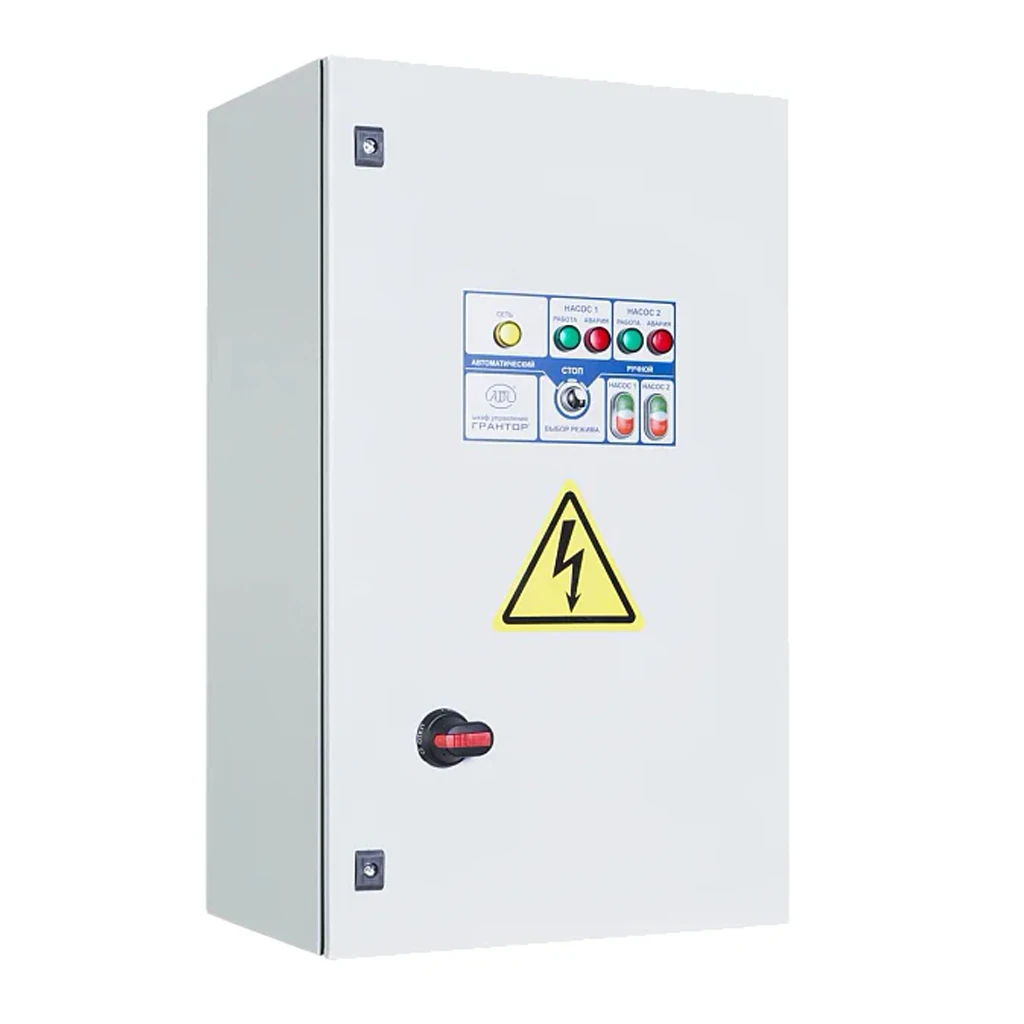

Шкаф управления Грантор АЭП40-001-54К-22Б2 с релейным регулированием, 3х380, 2 насоса, прямой пуск, 2 ввода питания без АВР (EA04D202063)
Шкафы управления ГРАНТОР® серии с питанием 3×380 В, прямым пуском, двумя насосами и двумя вводами питания без АВР используются для автоматизации насосных установок в системах водоснабжения и водоподготовки, отопления и вентиляции, подпитки котлов, ирригации, а также на объектах пищевой и химической промышленности и в ЖКХ. Оборудование обеспечивает управление асинхронными электродвигателями, защиту силовой части, работу по сигналам от внешних датчиков и поддержание требуемых параметров давления, расхода или уровня.
Шкаф управления Грантор АЭП40-001-54К-22Б2 относится к младшим моделям серии и предназначен для работы с двумя насосами по схеме каскадного включения. Устройство осуществляет прямой пуск электродвигателей, поддерживает работу в режимах «Ручной» и «Автоматический» и имеет два независимых ввода питания без автоматического ввода резерва. Переключение между вводами выполняется по заданному алгоритму или обслуживающим персоналом, что позволяет гибко организовать питание от разных щитов или линий.
В автоматическом режиме шкаф управляет насосами по сигналам реле давления и реле защиты от сухого хода, реализуя принцип «переменный мастер»: агрегаты поочередно берут на себя роль рабочего насоса, а второй выполняет функцию резервного. Это обеспечивает выравнивание моторесурса электродвигателей и повышает надёжность системы. Металлический корпус со степенью защиты IP54 и климатическим исполнением УХЛ4 допускает установку в большинстве технических помещений, а габариты удобны для монтажа на стену или в небольшие щитовые.
Особенности
- Шкафы управления ГРАНТОР® (3×380 В), 2 насоса, прямой пуск, два ввода питания без АВР.
- Управление двумя насосами по схеме каскадного включения с принципом «переменный мастер».
- Прямой пуск асинхронных электродвигателей без применения мягких пускателей.
- Два независимых ввода питания без автоматического ввода резерва, что позволяет подключать шкаф к разным линиям электроснабжения.
- Режимы работы: ручной для наладки и оперативного управления, автоматический для повседневной эксплуатации.
- Работа по сигналам реле давления и реле защиты от сухого хода, предотвращающая работу насоса без воды.
- Световая индикация питания, работы и аварии для каждого насоса на лицевой панели шкафа.
- Комплексная защита электродвигателей от короткого замыкания, перегрузки по току, перегрева и нарушений параметров питающей сети.
- Возможность передачи аварийного сигнала во внешнюю систему диспетчеризации.
- Металлический корпус IP54 и климатическое исполнение УХЛ4 для эксплуатации в типовых технических помещениях.
Преимущества
- Гибкая организация электроснабжения благодаря двум вводам питания без АВР, что позволяет подключаться к разным источникам.
- Повышенная надёжность насосной установки за счёт резервирования и чередования двух агрегатов.
- Равномерное распределение ресурса между насосами благодаря алгоритму «переменный мастер».
- Простая и понятная логика работы на базе релейно-контакторной схемы, не требующая сложного программирования.
- Удобное управление и диагностика: режимы работы и аварии наглядно отображаются на панели индикации.
- Подходит для широкого спектра инженерных систем — от коммунальных объектов до промышленных установок.
- Использование унифицированных компонентов облегчает обслуживание и ремонт шкафа в процессе эксплуатации.
Недостатки
- Отсутствует автоматический ввод резерва по питанию — переключение между вводами выполняется без АВР.
- Шкаф рассчитан только на два насоса и не подходит для более крупных станций с большим количеством агрегатов.
- Нет функции плавного пуска, пусковые токи не снижаются так, как в системах с мягкими пускателями или частотными приводами.
Технические характеристики:
- Питание: 3×380 В ± 10 %, 50 Гц
- Количество подключаемых насосов: 2
- Количество вводов питания: 2 (без АВР)
- Мощность, кВт: 0,15 (в модификациях до 11 кВт) на каждый двигатель
- Номинальный ток, А: 0,25–0,4 (в модификациях до 25 А)
- Время переключения насосов (регулируется): 8 ч (диапазон 0–9999 ч)
- Режимы работы: «Ручной / Автоматический»
- Подключаемые датчики: реле давления, реле защиты от сухого хода
- Выходные сигналы (диспетчеризация): *«Авария» каждого насоса («сухие» беспотенциальные контакты)
- Индикация: «Сеть», «Работа / Авария» каждого насоса
- Защиты: от сухого хода (при подключении соответствующего реле), от короткого замыкания, от тепловой перегрузки по току, от перегрева двигателя (при подключении термоконтактов), от пропадания, перекоса или неправильной последовательности подключения фаз
- Температура окружающей среды: 0…+40 °C (средняя, не более +35 °C)
- Относительная влажность: 20–90 % (без конденсата)
- Климатическое исполнение: УХЛ4
- Степень защиты: IP54
- Габаритные размеры, мм (В×Ш×Г): 500×400×200 (размеры изменяются в зависимости от модификации)
- Гарантия: 1 год
- Страна производства: Россия
Модификации шкафов управления Грантор (3 х 380 В), 2 насоса, прямой пуск, 2 ввода питания без АВР
* Цены на различные модификации шкафов уточняйте у менеджера.- АЭП40-001-54К-22Б2 - 0,15 кВт / 0,25 - 0,4 А / 500х400х200 мм (EA04D202063)
- АЭП40-001-54К-22Б2 - 0,25 кВт / 0,4 - 0,63 А / 500х400х200 мм (EA04D113020)
- АЭП40-001-54К-22Б2 - 0,37 кВт / 0,63 - 1,0 А / 500х400х200 мм (EA04D113018)
- АЭП40-002-54К-22Б2 - 0,55 кВт / 1,0 - 1,6 А / 500х400х200 мм (EA04D113016)
- АЭП40-003-54К-22Б2 - 0,75 кВт / 1,6 - 2,5 А / 500х400х200 мм (EA04D113014)
- АЭП40-004-54К-22Б2 - 1,5 кВт / 2,5 - 4 А / 500х400х200 мм (EA04D107741)
- АЭП40-006-54К-22Б2 - 2,2 кВт / 4 - 6,3 А / 500х400х200 мм (EA04D107871)
- АЭП40-010-54К-22Б2 - 4 кВт / 6,3 - 10 А / 500х400х200 мм (EA04D113015)
- АЭП40-016-54К-22Б2 - 7,5 кВт / 10 - 16 А / 700х500х250 мм (EA04D150165)
- АЭП40-020-54К-22Б2 - 9 кВт / 16 - 20 А / 500х400х200 мм (EA04D202064)
- АЭП40-025-54К-22Б2 - 11 кВт / 20 - 25 А / 500х400х200 мм (EA04D202065)
Бренд | Грантор |
Исполнение | Для помещений |
Мощность управляемого двигателя, кВт | 0.15 |
Тип монтажа | Настенный |
Ширина, мм | 400 |
Высота, мм | 500 |
Глубина, мм | 200 |
Материал | Металл |
Индикация | Световая |
Напряжение питания | 380 В |
Потребляемый ток, макс. | 0.4 А |
Рабочая температура | от 0°C до +40°C |
Рабочая влажность | 20% - 90% без конденсации |
Класс защиты (IP) | IP54 |
Сертификаты | ГОСТ Р 53325-2012 |
Гарантия | 1 год |
Страна производства | Россия |
