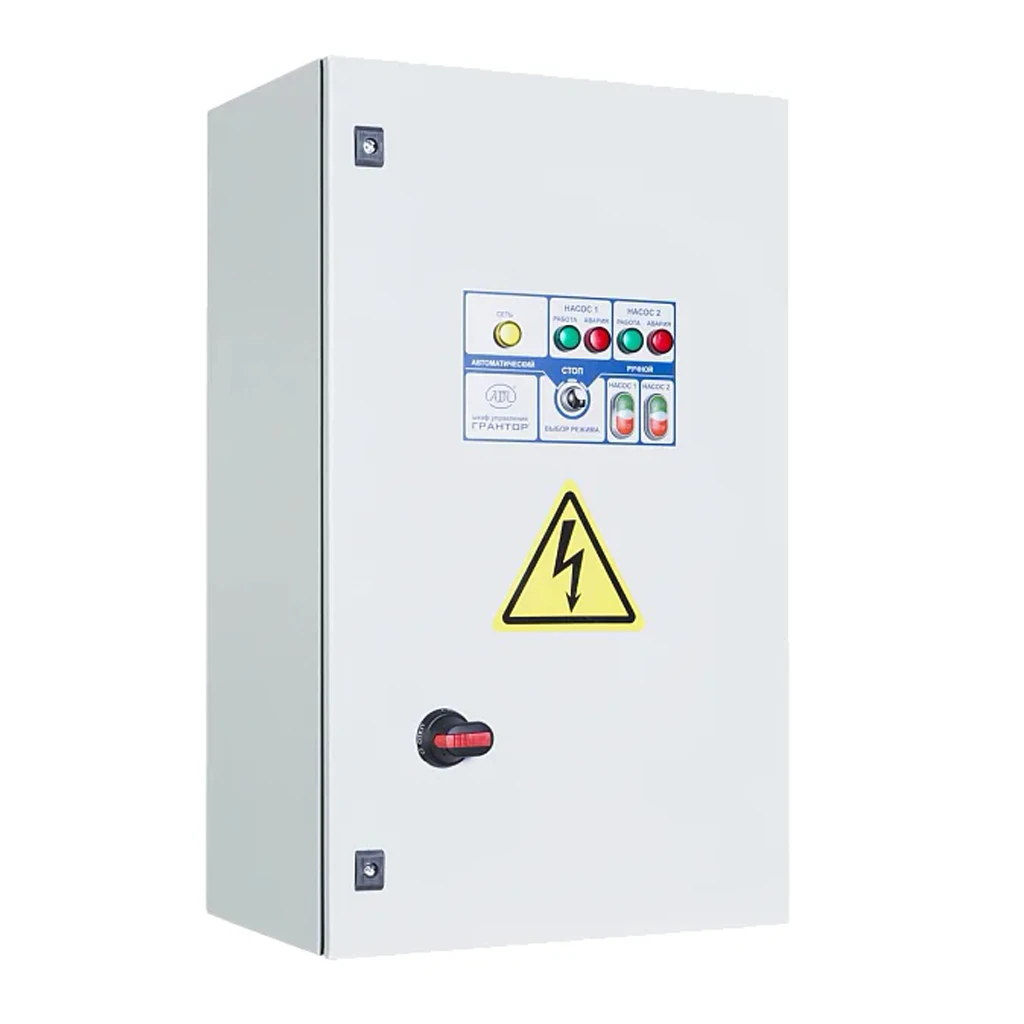

Шкаф управления Грантор АЭП40-001-54КП-22Б2 с релейным регулированием, 3х380, 2 насоса, плавный пуск, 2 ввода питания без АВР (EA04D392842)
Шкафы управления ГРАНТОР® серии с питанием 3×380 В, плавным пуском, двумя насосами и двумя вводами питания без АВР предназначены для управления асинхронными электродвигателями одинакового типоразмера в инженерных системах различного назначения. Оборудование используется для автоматизации насосных установок в водоснабжении и водоподготовке, системах отопления и вентиляции, станциях подпитки, ирригации, а также на промышленных и коммунальных объектах. Релейное регулирование обеспечивает стабильную работу насосов по сигналам внешних датчиков, а конструкция шкафов адаптирована для надежной эксплуатации в составе инженерных сетей.
Шкафы данной серии оснащаются мягкими пускателями 3V40 (для моделей мощностью до 11 кВт) и TSA (для модификаций свыше 11 кВт), обеспечивающими плавный разгон электродвигателей, снижение пусковых токов и защиту оборудования от гидроударов и механических нагрузок. Плавный пуск уменьшает нагрузку на сеть и существенно продлевает срок службы двигателя, предотвращая перегрев обмоток и преждевременное старение изоляции. Модификации Б2 имеют два ввода питания без функции автоматического ввода резерва-коммутация между вводами выполняется вручную или по заданной оператором схеме, что обеспечивает гибкость в эксплуатации при подключении оборудования к разным источникам электроснабжения.
Во всех шкафах серии реализована логика управления двумя насосами по принципу «переменного мастера» — агрегаты поочередно выполняют роль рабочего насоса с автоматическим выравниванием моторесурса. Реализованы режимы «Ручной» и «Автоматический», индикация состояния питания, работы и аварий насосов, а также аппаратная защита от перегрузок по току, перегрева, короткого замыкания и нарушений параметров питающей сети. Корпус IP54 допускает установку в технических помещениях. Модель АЭП40-001-54КП-22Б2 относится к младшим модификациям серии и сохраняет все функции плавного пуска при компактных габаритах.
Особенности
- Серия шкафов управления ГРАНТОР® (3×380 В), 2 насоса, плавный пуск, два ввода питания без АВР.
- Мягкие пускатели 3V40 (до 11 кВт) или TSA (свыше 11 кВт) обеспечивают плавный и бесконтактный запуск электродвигателя.
- Два ввода питания без автоматического ввода резерва — переключение выполняется вручную или по заданному алгоритму.
- Управление двумя насосами по принципу «переменного мастера» с равномерным распределением ресурса.
- Релейное регулирование с работой по сигналам реле давления и реле сухого хода.
- Два режима работы: ручной и автоматический.
- Защита от перегрева, перегрузки по току, короткого замыкания и ошибок питающей сети.
- Световая индикация состояния питания, работы и аварий для каждого насоса.
- Корпус IP54, предназначенный для установки в технических помещениях.
- Совместимость с инженерными системами различного назначения: водоснабжение, вентиляция, технологические линии.
Преимущества
- Снижение пусковых токов и механических нагрузок благодаря плавному пуску.
- Продление срока службы электродвигателей за счёт уменьшения теплового и механического воздействия.
- Гибкость эксплуатации благодаря двум вводам питания без АВР.
- Надежная работа насосной станции за счет резервирования и чередования.
- Простая обслуживаемая схема на базе релейно-контакторной логики.
- Отличная совместимость с существующими инженерными установками.
- Высокая ремонтопригодность и доступность комплектующих.
Недостатки
- Переключение между вводами питания выполняется без АВР — вручную или оператором.
- Ориентирован только на работу с двумя насосами.
- Схема плавного пуска сложнее и дороже по сравнению с прямым пуском.
Технические характеристики:
- Питание: 3×380 В ± 10 %, 50 Гц
- Количество подключаемых насосов: 2
- Количество вводов питания: 2 (без АВР)
- Мощность, кВт: 0,25 (в модификациях до 55 кВт) на каждый двигатель
- Номинальный ток, А: 0,4–0,63 (в модификациях до 100 А)
- Время переключения насосов (регулируется): 8 ч (диапазон 0–9999 ч)
- Способ пуска: мягкий пускатель 3V40
- Режимы работы: «Ручной / Автоматический»
- Подключаемые датчики: реле давления, реле защиты от сухого хода
- Выходные сигналы (диспетчеризация): *«Авария» каждого насоса («сухие» беспотенциальные контакты)
- Индикация: «Сеть», «Работа / Авария» каждого насоса
- Защиты: от сухого хода, короткого замыкания, тепловой перегрузки, перегрева двигателя, пропадания, перекоса и неправильной последовательности фаз
- Температура окружающей среды: 0…+40 °C (средняя, не более +35 °C)
- Относительная влажность: 20–90 % (без конденсата)
- Климатическое исполнение: УХЛ4
- Степень защиты: IP54
- Габаритные размеры, мм (В×Ш×Г): 800×600×300 (размеры изменяются в зависимости от модификации)
- Гарантия: 1 год
- Страна производства: Россия

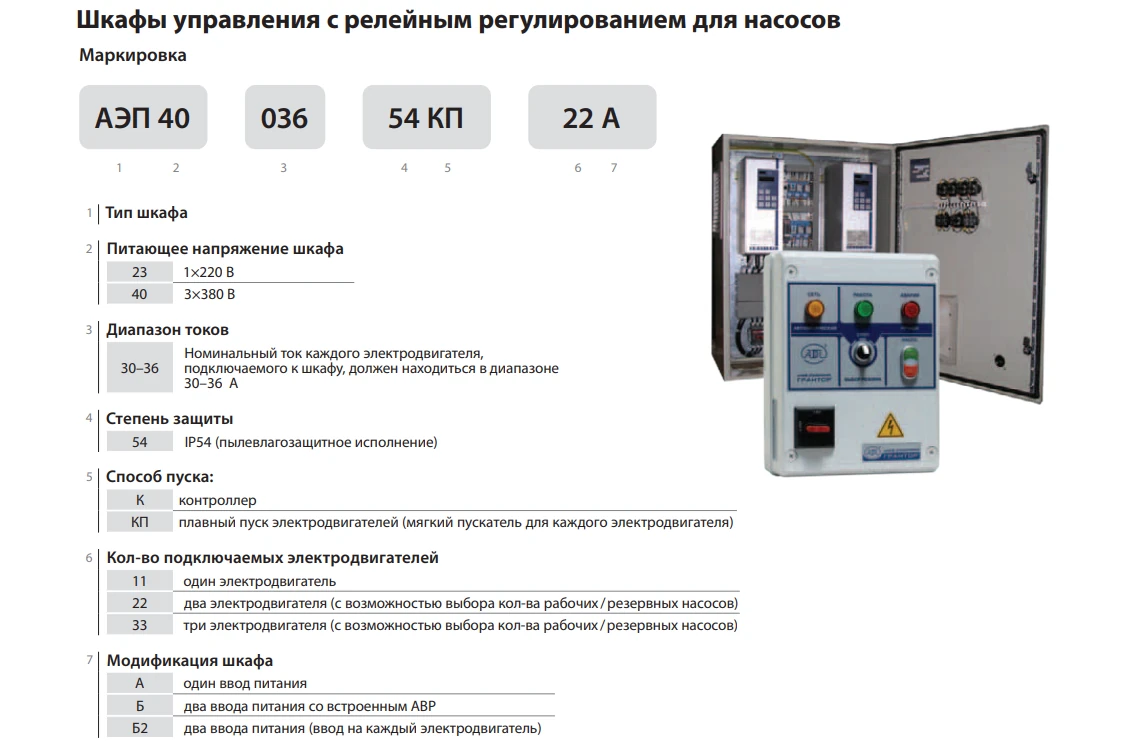

Модификации шкафов управления Грантор (3 х 380 В), 2 насоса, плавный пуск, 2 ввода питания без АВР
* Цены на различные модификации шкафов уточняйте у менеджера.- АЭП40-001-54КП-22Б2 - 0,25 кВт / 0,4 - 0,63 А / 800х600х300 мм (EA04D392842)
- АЭП40-001-54КП-22Б2 - 0,37 кВт / 0,63 - 1,0 А / 800х600х300 мм (EA04D392843)
- АЭП40-002-54КП-22Б2 - 0,55 кВт / 1,0 - 1,6 А / 800х600х300 мм (EA04D392844)
- АЭП40-003-54КП-22Б2 - 0,75 кВт / 1,6 - 2,5 А / 800х600х300 мм (EA04D369444)
- АЭП40-004-54КП-22Б2 - 1,5 кВт / 2,5 - 4,0 А / 800х600х300 мм (EA04D392846)
- АЭП40-006-54КП-22Б2 - 2,2 кВт / 4,0 - 6,3 А / 800х600х300 мм (EA04D385118)
- АЭП40-010-54КП-22Б2 - 4 кВт / 6,3 - 10 А / 800х600х300 мм (EA04D392847)
- АЭП40-016-54КП-22Б2 - 7,5 кВт / 10 - 16 А / 700х500х250 мм (EA04D150090)
- АЭП40-020-54КП-22Б2 - 9 кВт / 16 - 20 А / 1000х600х300 мм (EA04D392848)
- АЭП40-025-54КП-22Б2 - 11 кВт / 20 - 25 А / 1000х600х300 мм (EA04D392849)
- АЭП40-022-54КП-22Б2 - 11 кВт / 7 - 22 А / 800х600х300 мм (EA04D387186)
- АЭП40-030-54КП-22Б2 - 15 кВт / 20 - 30 А / 800х600х300 мм (EA04D387187)
- АЭП40-036-54КП-22Б2 - 18,5 кВт / 30 - 36 А / 800х600х300 мм (EA04D387188)
- АЭП40-042-54КП-22Б2 - 22 кВт / 36 - 42 А / 800х600х300 мм (EA04D387189)
- АЭП40-056-54КП-22Б2 - 30 кВт / 42 - 56 А / 800х600х300 мм (EA04D387190)
- АЭП40-070-54КП-22Б2 - 37 кВт / 56 - 70 А / 800х600х300 мм (EA04D387191)
- АЭП40-085-54КП-22Б2 - 45 кВт / 70 - 85 А / 1000х600х300 мм (EA04D387192)
- АЭП40-100-54КП-22Б2 - 55 кВт / 85 - 100 А / 1000х600х300 мм (EA04D387193)
Бренд | Грантор |
Исполнение | Для помещений |
Мощность управляемого двигателя, кВт | 0.25 |
Тип монтажа | Настенный |
Ширина, мм | 600 |
Высота, мм | 800 |
Глубина, мм | 300 |
Индикация | Световая |
Напряжение питания | 380 В |
Потребляемый ток, макс. | 0.6 А |
Рабочая температура | от 0°C до +40°C |
Рабочая влажность | 20% - 90% без конденсации |
Класс защиты (IP) | IP54 |
Сертификаты | ГОСТ Р 53325-2012 |
Гарантия | 1 год |
Страна производства | Россия |
