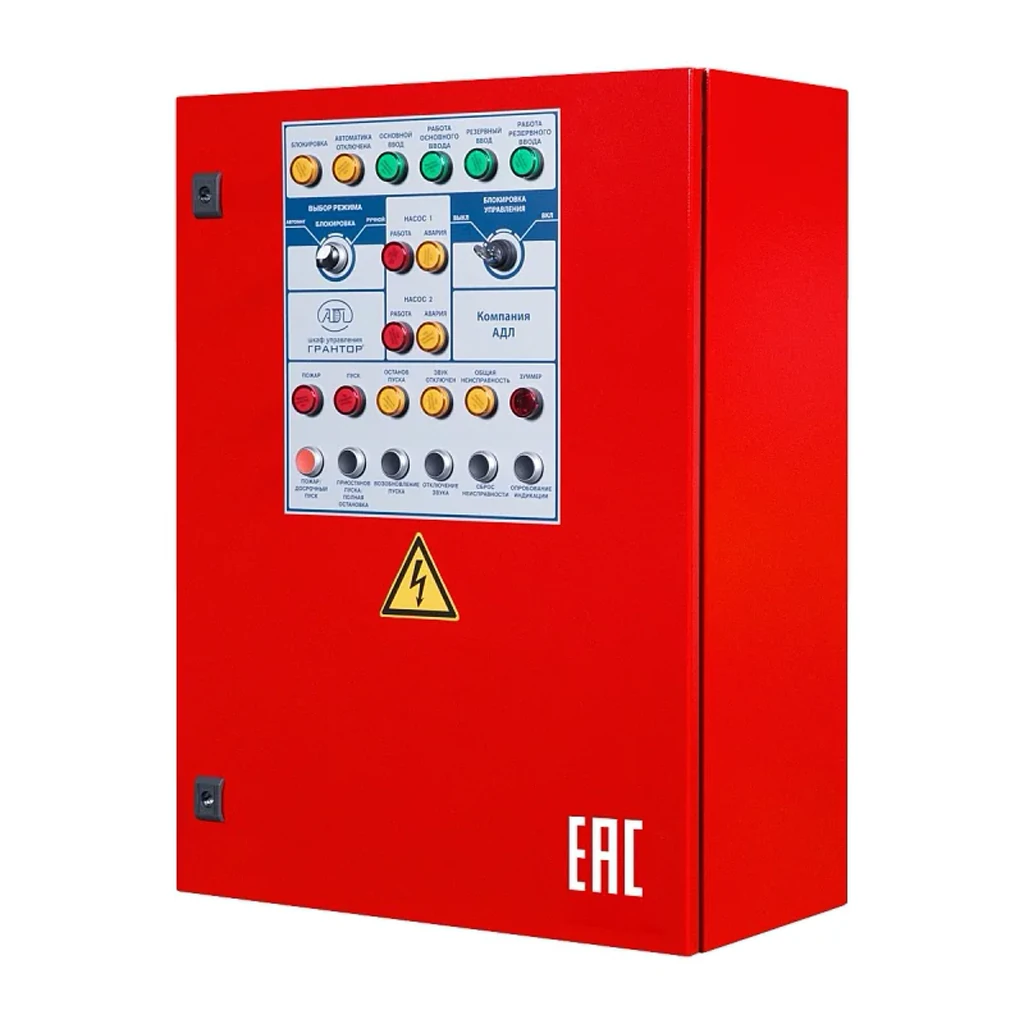

Шкаф управления Грантор АЭП40-003-54К-32П для пожаротушения, 3х380, 3 насоса, прямой пуск (EA09E99970)
Шкаф управления Грантор АЭП40-003-54К-32П предназначен для автоматического и ручного управления тремя насосами в системах водяного пожаротушения. Он применяется в совмещённых и дренчерных установках, обеспечивая бесперебойную подачу воды при пожаре. В этой модификации используется два рабочих и один резервный насос, а логика работы предусматривает автоматический ввод резерва при отказе любого из рабочих агрегатов с последующей передачей аварийного сигнала на диспетчеризацию.
Устройство работает в двух режимах: автоматическом и ручном, переключение которых осуществляется с лицевой панели шкафа. В автоматическом режиме управление выполняется по внешним сигналам от датчиков и приборов пожаротушения, а в ручном — с помощью кнопок шкафа или удалённой кнопки диспетчера. Индикация на передней панели отображает состояние каждого насоса, режимы питания, аварии, режим «Пожар» и блокировку автоматики.
Шкаф выполнен в металлическом корпусе в навесном исполнении с нижним вводом кабелей и степенью защиты IP54. Модель рассчитана на питание 3×380 В и эксплуатацию при температуре от 0 до +40 °C. АЭП40-003-54К-32П соответствует требованиям ГОСТ Р 53325-2012 и имеет защиту от несанкционированного доступа, что позволяет использовать его на объектах с повышенными требованиями к пожарной безопасности.
Особенности
- Управление тремя насосами: два рабочих и один резервный.
- Автоматический ввод резерва при отказе рабочего насоса.

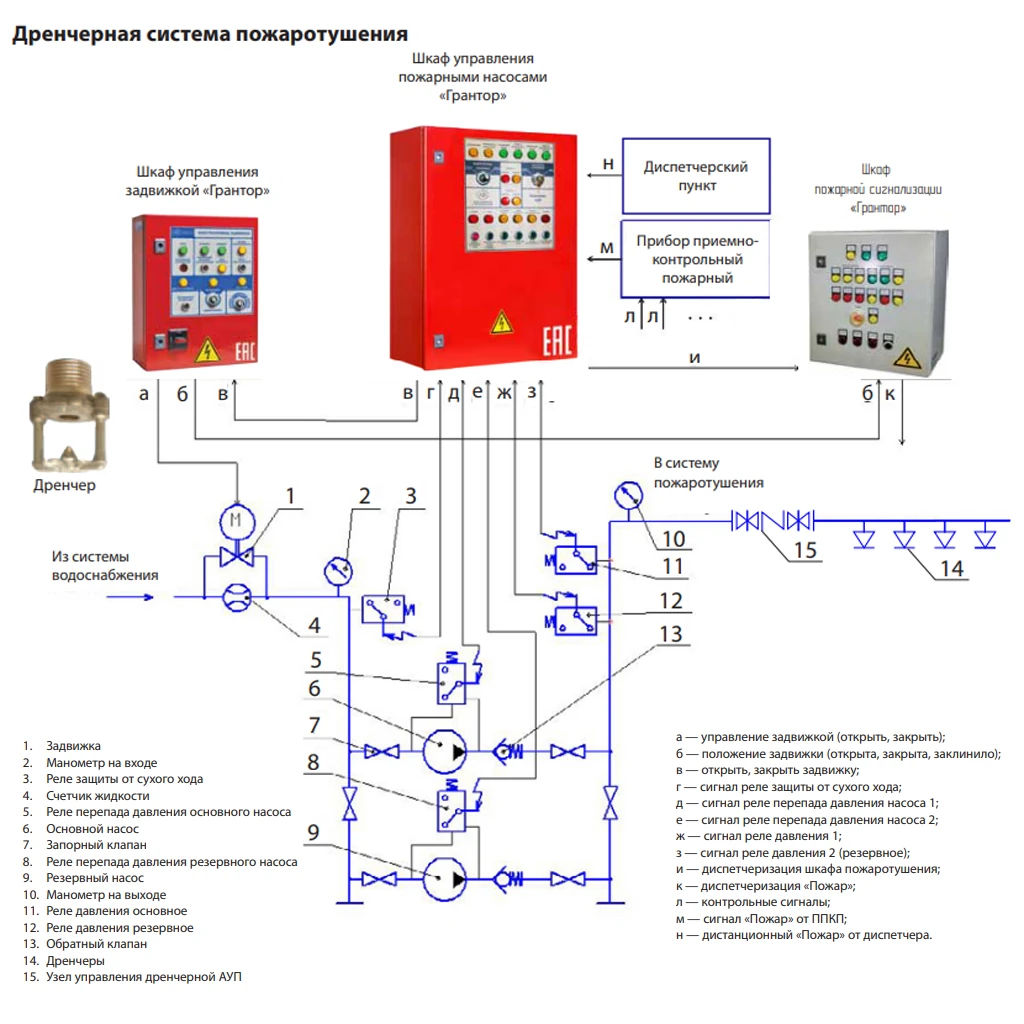

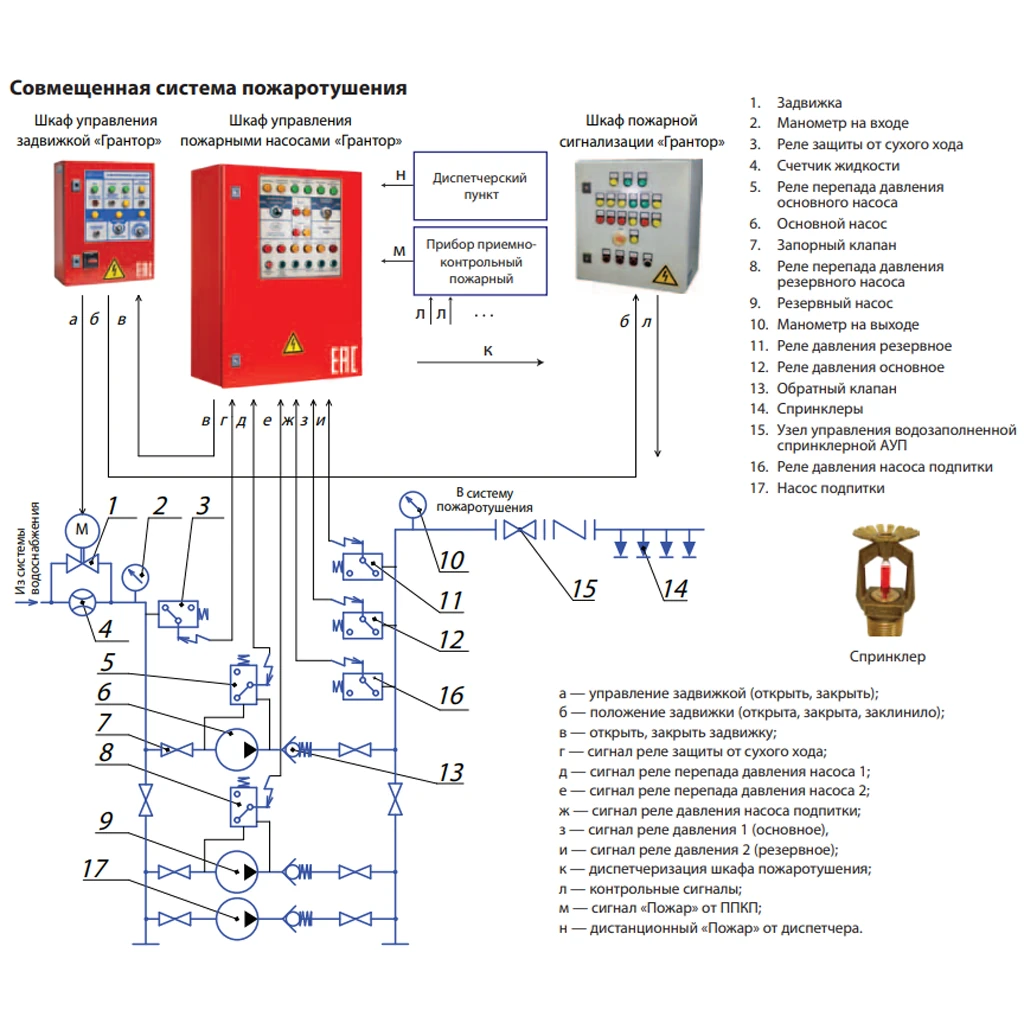

- Работа в совмещённых и дренчерных системах пожаротушения.
- Два режима управления: ручной и автоматический.
- Полный набор световой индикации всех режимов и состояний.
- Защита от несанкционированного доступа.
- Металлический корпус IP54 в навесном исполнении.
Преимущества
- Надёжная работа в критически важных системах пожаротушения.
- Автоматическое резервирование насосов.
- Широкий набор входных и выходных сигналов.
- Совместимость со всеми стандартными датчиками давления и аварии.
- Соответствие ГОСТ Р 53325-2012.
Недостатки
- Отсутствие интерфейса RS-485.
- Нет встроенного резервного питания.
- Только световая индикация, без звуковой.
Технические характеристики:
- Количество подключаемых насосов: 3 (2 рабочих + 1 резервный)
- Тип пуска: прямой (К)
- Pитающее напряжение: 3×380 В, 50 Гц
- Мощность, кВт: 0,75 (в модификациях 0,75–45 кВт)
- Номинальный ток, А: 1,6–2,5 (в модификациях 1,6–100 А)
- Входные сигналы (внешние): Реле давления 1, Реле давления 2, Реле давления подпитки (при наличии), Реле защиты от сухого хода, Реле перепада давления рабочего насоса, Реле перепада давления резервного насоса, Сигнал «Пожар» от ППКП, Дистанционный сигнал «Пожар» от диспетчера
- Выходные сигналы (диспетчеризация и управление задвижкой): «Работа/Авария» каждого насоса, питание на каждом вводе, режим «Пожар», «Общая неисправность», режим «Блокировка/Автоматика отключена», управление задвижкой «Открыть/Закрыть»
- Индикация: «Основной ввод», «Работа основного ввода», «Резервный ввод», «Работа резервного ввода», «Блокировка», «Автоматика отключена», «Работа/Авария» каждого насоса, «Пожар», «Пуск», «Остановка», «Общая неисправность»
- Защиты: от короткого замыкания; от тепловой перегрузки по току; от пропадания, перекоса или неправильной последовательности фаз; от повышенного/пониженного напряжения; от ошибочного управления; от несанкционированного доступа
- Дополнительные модули: подключение дополнительных шкафов управления задвижкой
- Корпус: металл, навесное исполнение, окраска RAL3000
- Ввод кабелей: снизу (кабельные вводы или мембранные уплотнения)
- Температура окружающей среды: 0…+40 °C (средняя не более +35 °C)
- Относительная влажность: 20–90 % (без конденсата)
- Степень защиты: IP54
- Размеры, мм (В×Ш×Г): 800×600×300 (размеры различаются в зависимости от модификации)
- Масса, кг: 55 (вес различается в зависимости от модификации)
- Соответствие требованиям: ГОСТ Р 53325-2012
- Страна производства: Россия
- Гарантия: 1 год
Модификации шкафов управления Грантор (3 х 380 В), 3 насоса (2 рабочих/1 резервный), прямой пуск
* Цены на различные модификации шкафов уточняйте у менеджера.- АЭП40-003-54К-32П - 0,75 кВт / 1,6 - 2,5 А / 800х600х300 мм, 55 кг
- АЭП40-004-54К-32П - 1,5 кВт / 2,5 - 4 А / 800х600х300 мм, 55 кг
- АЭП40-006-54К-32П - 2,2 кВт / 4 - 6,3 А / 1000х600х300 мм, 75 кг
- АЭП40-010-54К-32П - 4 кВт / 6,3 - 10 А / 1000х600х300 мм, 75 кг
- АЭП40-016-54К-32П - 7,5 кВт / 10 - 16 А / 1000х600х300 мм, 75 кг
- АЭП40-020-54К-32П - 9 кВт / 16 - 20 А / 1000х600х300 мм, 75 кг
- АЭП40-025-54К-32П - 11 кВт / 20 - 25 А / 1000х600х300 мм, 75 кг
- АЭП40-032-54К-32П - 15 кВт / 25 - 32 А / 1000х600х300 мм, 75 кг
- АЭП40-040-54К-32П - 18,5 кВт / 32 - 40 А / 1000х800х400 мм, 85 кг
- АЭП40-050-54К-32П - 22 кВт / 40 - 50 А / 1000х800х400 мм, 85 кг
- АЭП40-058-54К-32П - 30 кВт / 50 - 58 А / 1200х800х400 мм, 110 кг
- АЭП40-063-54К-32П - 30 кВт / 58 - 63 А / 1200х800х400 мм, 110 кг
- АЭП40-080-54К-32П - 37 кВт / 63 - 80 А / 1200х800х400 мм, 110 кг
- АЭП40-100-54К-32П - 45 кВт / 80 - 100 А / 1800х800х400 мм
Бренд | Грантор |
Исполнение | Для помещений |
Мощность управляемого двигателя, кВт | 0.75 |
Тип монтажа | Настенный |
Ширина, мм | 600 |
Высота, мм | 800 |
Глубина, мм | 300 |
Материал | Металл |
Индикация | Световая |
Напряжение питания | 380 В |
Потребляемый ток, макс. | 2.5 A |
Вес, кг | 55 |
Рабочая температура | от 0°C до +40°C |
Рабочая влажность | 20% - 90% без конденсации |
Класс защиты (IP) | IP54 |
Сертификаты | ГОСТ Р 53325-2012 |
Гарантия | 1 год |
Страна производства | Россия |
