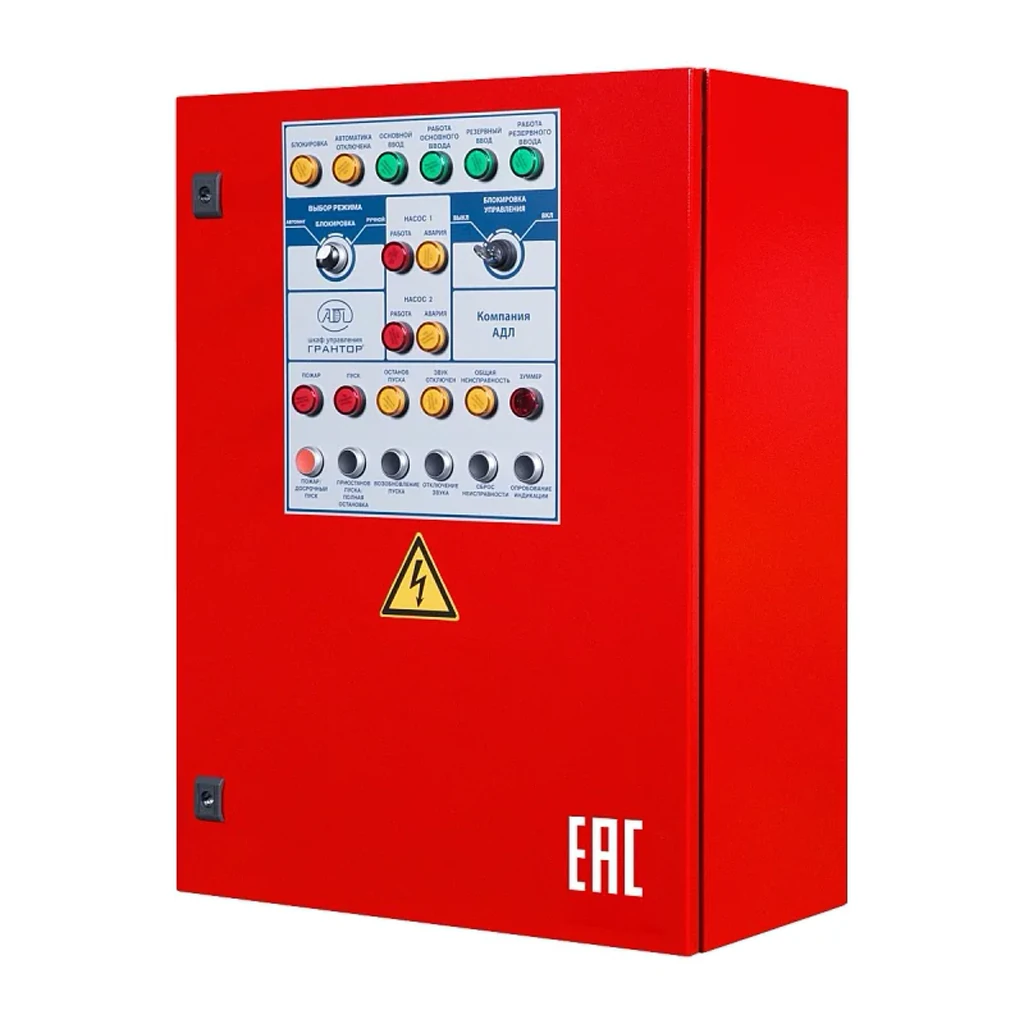

Шкаф управления Грантор АЭП40-003-54КП-21П1 для пожаротушения, 3х380, 2 насоса, плавный пуск 3V40, 1 насос подпитки (EA09C403338)

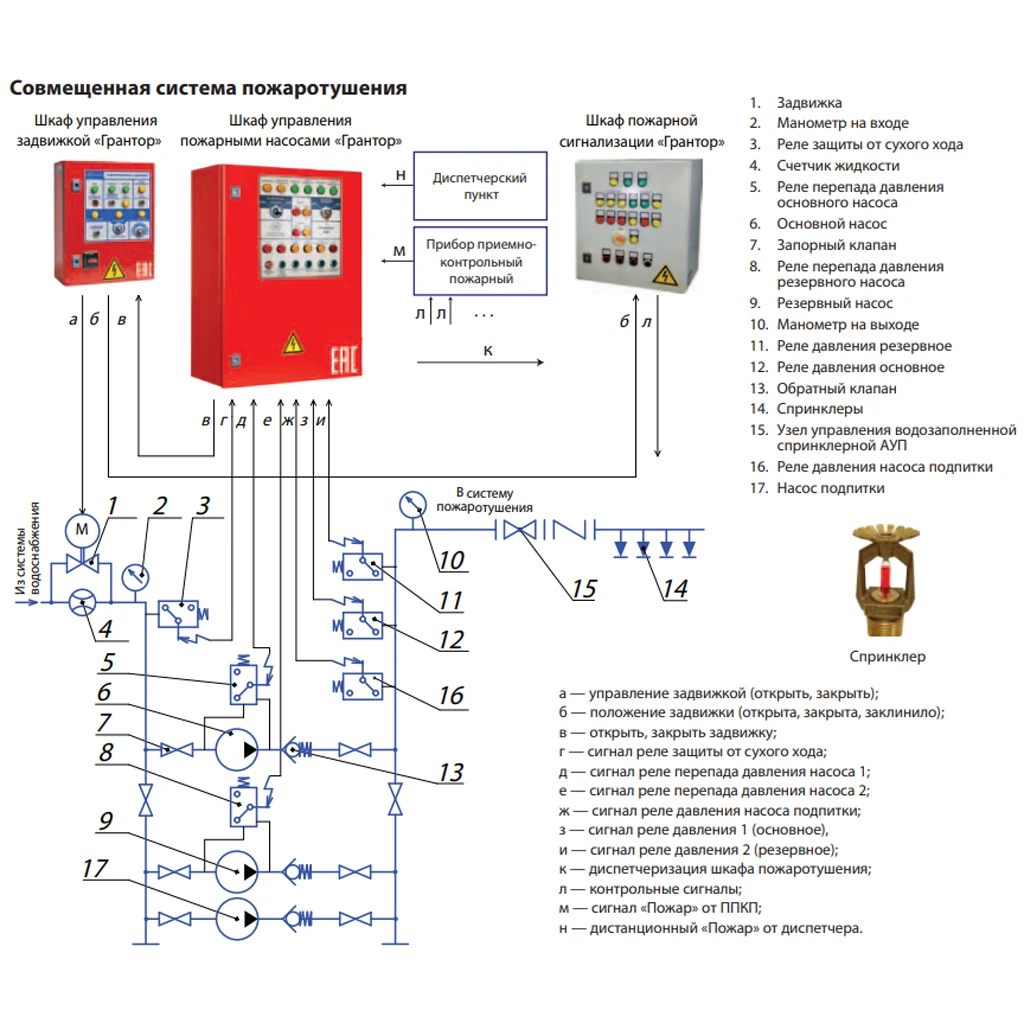

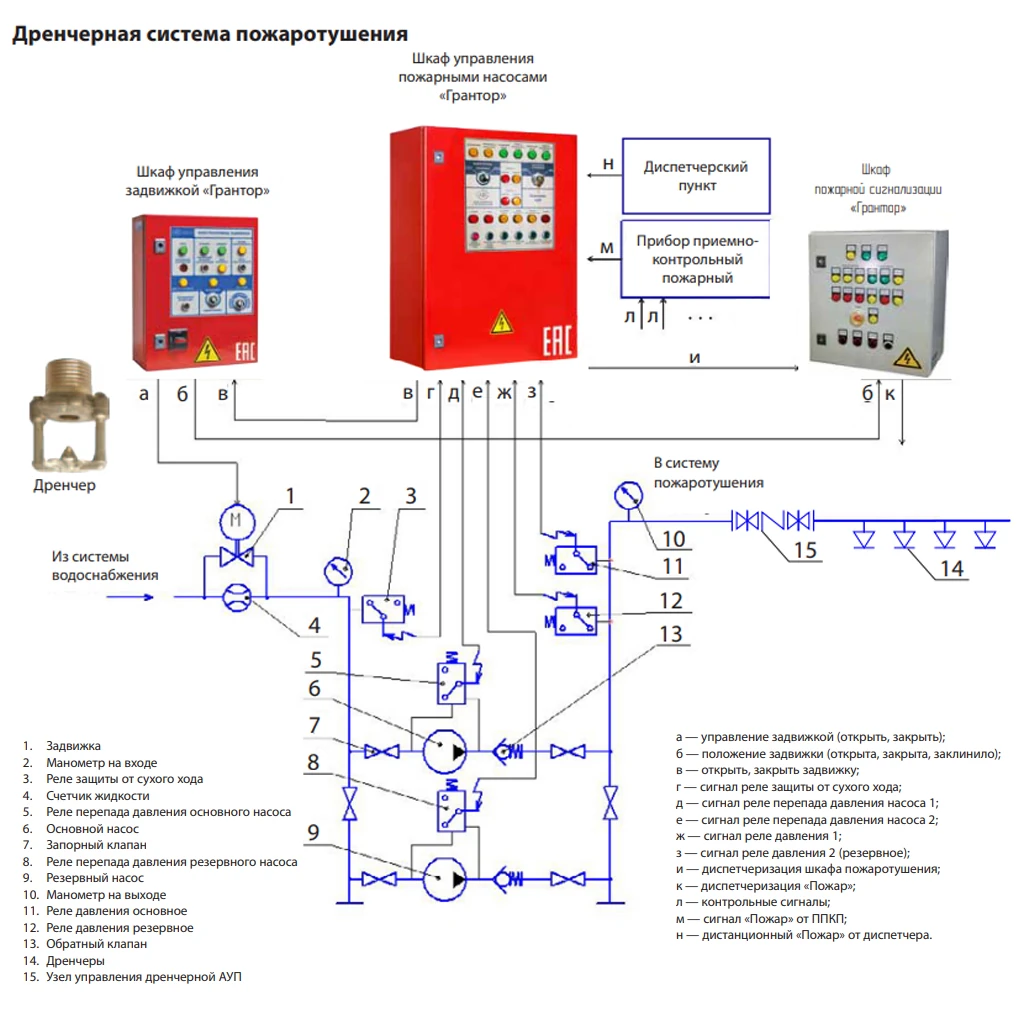

Шкаф управления Грантор АЭП40-003-54КП-21П1 предназначен для работы противопожарных насосных станций в совмещённых и дренчерных системах пожаротушения. Шкаф обеспечивает управление двумя основными насосами — рабочим и резервным — и одним насосом подпитки, который включается при снижении давления в системе. Мягкий пускатель Grancontrol 3V40 обеспечивает плавный разгон электродвигателей, снижая ударные нагрузки и продлевая срок службы оборудования.
Шкаф поддерживает ручной и автоматический режимы работы. В ручном режиме управление осуществляется с передней панели или через кнопку диспетчера. В автоматическом — по сигналам от датчиков и приборов пожаротушения. В случае срабатывания реле давления подпитки включается насос подпитки, а при срабатывании основного реле давления выполняется перекидывание контактов диспетчеризации для открытия задвижки. Перед запуском основного насоса шкаф автоматически останавливает насос подпитки. Световая индикация отображает работу и аварию каждого насоса, состояние вводов, режим «Пожар», блокировку автоматики и другие параметры.
Корпус шкафа выполнен в навесном металлическом исполнении со степенью защиты IP54 и нижними кабельными вводами. В комплект входят ключи для защиты от несанкционированного доступа к органам управления и индикации. Модификация АЭП40-003-54КП-21П1 соответствует требованиям ГОСТ Р 53325-2012 и предназначена для эксплуатации в составе пожарных насосных станций и инженерных систем зданий, где требуется высокая надёжность и устойчивость к аварийным режимам.
Особенности
- Два основных насоса: рабочий и резервный (автоматический ввод резерва).
- Один насос подпитки (жокей-насос), включающийся при падении давления.
- Мягкий пуск электродвигателей (пускатель Grancontrol 3V40).
- Два режима работы: ручной и автоматический.
- Перекидывание контактов диспетчеризации для открытия задвижки.
- Остановка насоса подпитки перед запуском основного насоса.
- Световая индикация режимов, работы и аварий насосов.
- Защита от несанкционированного доступа.
- Корпус IP54, навесное исполнение.
Преимущества
- Снижение пусковых токов и нагрузок благодаря мягкому пуску.
- Эффективное поддержание давления насосом подпитки.
- Надёжная работа при пожарных сценариях благодаря АВР.
- Развитая система индикации и диспетчеризации.
- Соответствие ГОСТ Р 53325-2012.
Недостатки
- Нет интерфейса RS-485.
- Нет встроенного резервного питания.
- Отсутствие звуковой сигнализации (только световая).
Технические характеристики:
- Количество подключаемых насосов: 2 (1 рабочий + 1 резервный)
- Количество насосов подпитки: 1
- Тип пуска: мягкий (КП), пускатель Grancontrol 3V40
- Питающее напряжение: 3×380 В, 50 Гц
- Мощность, кВт: 0,75 (в модификациях 0,75–55 кВт)
- Номинальный ток, А: 1,6–2,5 (в модификациях 1,6–100 А)
- Номинальный ток подпитки, А: 0,5–5
- Входные сигналы: Реле давления 1, Реле давления 2, Реле давления подпитки, Реле защиты от сухого хода, Реле перепада давления рабочего насоса, Реле перепада давления резервного насоса, Сигнал «Пожар» от ППКП, Дистанционный сигнал «Пожар» от диспетчера
- Выходные сигналы: «Работа/Авария» каждого насоса, питание на каждом вводе, режим «Пожар», «Общая неисправность», «Блокировка/Автоматика отключена», управление задвижкой «Открыть/Закрыть»
- Индикация: «Основной ввод», «Работа основного ввода», «Резервный ввод», «Работа резервного ввода», «Блокировка», «Автоматика отключена», «Работа/Авария» каждого насоса, «Пожар», «Пуск», «Остановка», «Общая неисправность»
- Защита: От короткого замыкания, От тепловой перегрузки, От пропадания, перекоса или неправильной последовательности фаз, От повышенного/пониженного напряжения, От ошибочного управления, От несанкционированного доступа
- Дополнительные модули: подключение дополнительных шкафов управления задвижкой
- Корпус: металл, навесное исполнение, окраска RAL3000
- Ввод кабелей: снизу (кабельные вводы или мембранные уплотнения)
- Температура окружающей среды: 0…+40 °C (средняя не более +35 °C)
- Относительная влажность: 20–90 % (без конденсата)
- Степень защиты: IP54
- Габаритные размеры, мм (В×Ш×Г): 1000×800×300 (размеры изменяются, в зависимости от модификации)
- Вес, кг: 75 (вес изменяется, в зависимости от модификации)
- Соответствие требованиям: ГОСТ Р 53325-2012
- Страна производства: Россия
- Гарантия: 1 год

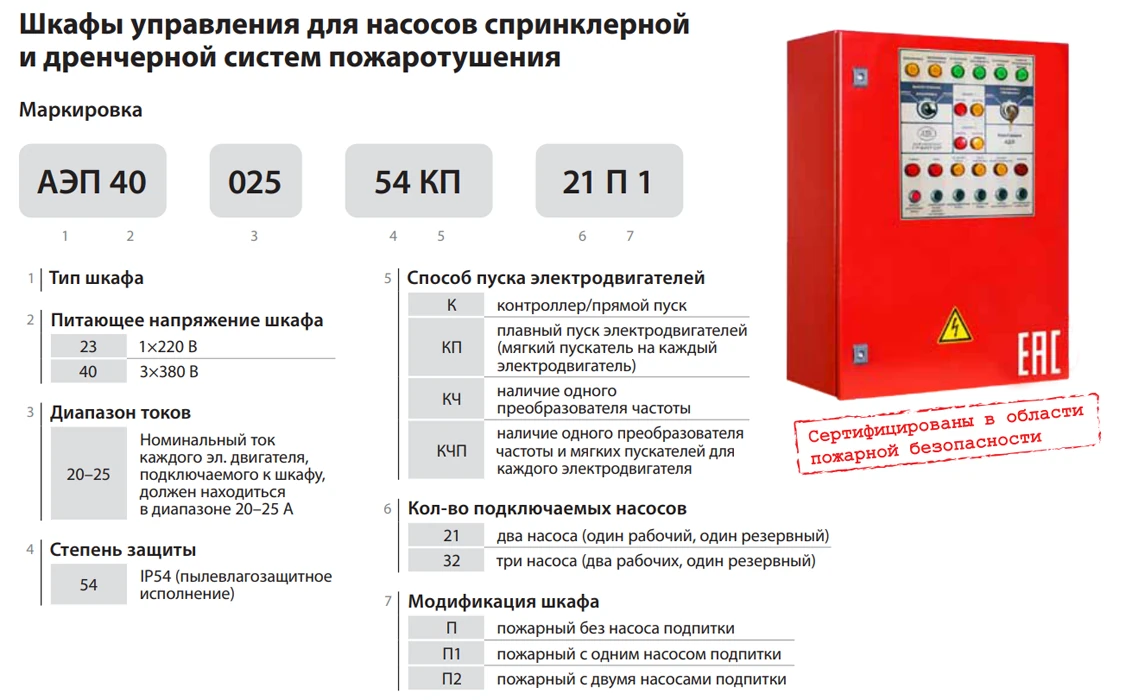

Модификации шкафов управления Грантор (3 х 380 В), 2 насоса (рабочий/резервный), 1 насос подпитки, плавный пуск Grancontrol 3V40
* Цены на различные модификации шкафов уточняйте у менеджера.- АЭП40-003-54КП-21П1 - 0,75 кВт / 1,6 - 2,5 А / 0,5 - 5 мм, 85 кг
- АЭП40-004-54КП-21П1 - 1,5 кВт / 2,5 - 4 А / 0,5 - 5 мм, 85 кг
- АЭП40-006-54КП-21П1 - 2,2 кВт / 4 - 6,3 А / 0,5 - 5 мм, 85 кг
- АЭП40-010-54КП-21П1 - 4 кВт / 6,3 - 10 А / 0,5 - 5 мм, 85 кг
- АЭП40-016-54КП-21П1 - 7,5 кВт / 10 - 16 А / 0,5 - 5 мм, 85 кг
- АЭП40-020-54КП-21П1 - 9 кВт / 16 - 20 А / 0,5 - 5 мм, 85 кг
- АЭП40-025-54КП-21П1 - 11 кВт / 20 - 25 А / 0,5 - 5 мм, 110 кг
- АЭП40-032-54КП-21П1 - 15 кВт / 25 - 32 А / 0,5 - 5 мм, 110 кг
- АЭП40-037-54КП-21П1 - 18,5 кВт / 32 - 37 А / 0,5 - 5 мм, 110 кг
- АЭП40-040-54КП-21П1 - 18,5 кВт / 37 - 40 А / 0,5 - 5 мм, 110 кг
- АЭП40-045-54КП-21П1 - 22 кВт / 40 - 45 А / 0,5 - 5 мм, 110 кг
- АЭП40-050-54КП-21П1 - 22 кВт / 45 - 50 А / 0,5 - 5 мм, 110 кг
- АЭП40-055-54КП-21П1 - 30 кВт / 50 - 55 А / 0,5 - 5 мм, 110 кг
- АЭП40-063-54КП-21П1 - 30 кВт / 55 - 63 А / 0,5 - 5 мм, 110 кг
- АЭП40-070-54КП-21П1 - 37 кВт / 63 - 70 А / 0,5 - 5 мм, 110 кг
- АЭП40-080-54КП-21П1 - 37 кВт / 70 - 80 А / 0,5 - 5 мм
- АЭП40-085-54КП-21П1 - 45 кВт / 80 - 85 А / 0,5 - 5 мм
- АЭП40-100-54КП-21П1 - 55 кВт / 85 - 100 А / 0,5 - 5 мм
Бренд | Грантор |
Исполнение | Для помещений |
Мощность управляемого двигателя, кВт | 0.75 |
Тип монтажа | Настенный |
Ширина, мм | 800 |
Высота, мм | 1000 |
Глубина, мм | 400 |
Материал | Металл |
Индикация | Световая |
Напряжение питания | 380 В |
Потребляемый ток, макс. | 2.5 A |
Вес, кг | 75 |
Рабочая температура | от 0°C до +40°C |
Рабочая влажность | 20% - 90% без конденсации |
Класс защиты (IP) | IP54 |
Сертификаты | ГОСТ Р 53325-2012 |
Гарантия | 1 год |
Страна производства | Россия |
