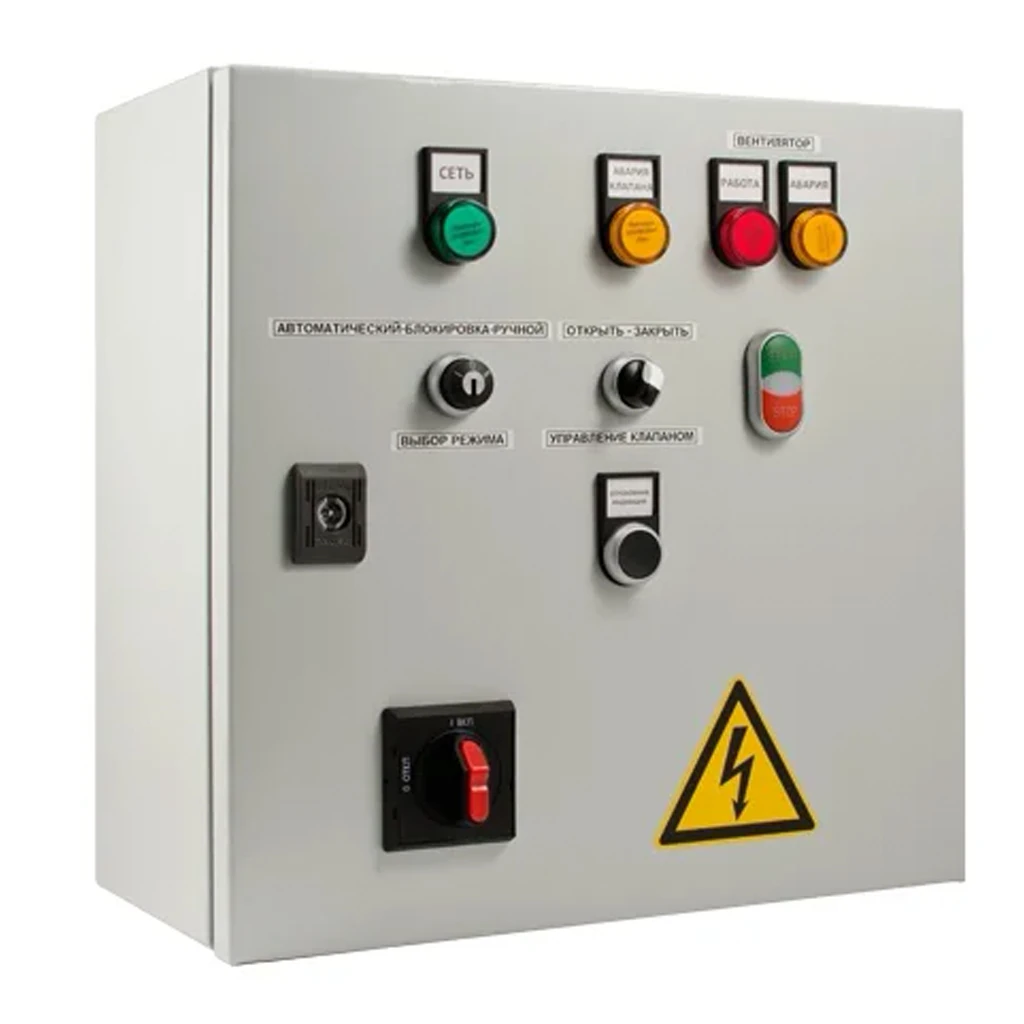

Шкаф управления Грантор АЭП40-006-54-11ВП1 для противопожарной вентиляции (3 х 380 В), 1 вентилятор,, 1 клапан, прямой пуск (EA09M461965)
Шкафы управления для противопожарной вентиляции предназначены для работы в системах дымоудаления и подпора воздуха, обеспечивая автоматический пуск вентилятора и управление клапаном по сигналу «Пожар». Оборудование применяется в составе противопожарной автоматики на объектах любого назначения и рассчитано на работу с асинхронными двигателями с короткозамкнутым ротором. Все шкафы данной группы поддерживают управление одним вентилятором и одним клапаном и обеспечивают стабильный пуск в условиях аварийной ситуации.
Конструкция включает аппаратную защиту двигателя, контроль обрыва силовых цепей, индикацию состояний и передачу дискретных сигналов в систему диспетчеризации. Предусмотрены два режима управления — «автоматический» для работы по пожарной логике и «ручной» для пусконаладки и обслуживания оборудования. Шкафы выполняются в металлическом корпусе IP54, защищены от несанкционированного доступа, оснащены регулируемой задержкой пуска вентилятора и функцией тестирования индикации. Благодаря унифицированной логике и надёжной релейной схеме шкафы обеспечивают гарантированную работу вентиляционного оборудования в условиях пожара.
Модель АЭП40-006-54-11ВП1 относится к группе шкафов с прямым пуском и подключением одного клапана 220 В. При сохранении общей функциональности вся группа отличается только токовыми диапазонами и габаритами, что позволяет точно подобрать устройство под конкретный тип вентилятора. Шкаф поддерживает проверку цепей, передачу состояния клапана и двигателя, а также обеспечивает корректную последовательность: закрытие клапана, открытие, задержка, затем пуск вентилятора.
Особенности
- Управление одним вентилятором и одним клапаном противопожарной вентиляции.
- Прямой пуск двигателя от сети 3×380 В.
- Контроль обрыва силовых цепей вентилятора.
- Два режима управления: «автоматический» и «ручной».
- Выполнение алгоритма пожарного пуска с задержкой.
- Индикация «Сеть», «Работа», «Авария».
- Защита доступа — переключатель режима с ключом.
- Корпус IP54 для эксплуатации в технических помещениях.
- Проверка состояния клапана и передача его статусов.
- Передача сухих контактов для диспетчеризации.
Преимущества
- Надёжная работа по пожарной логике с гарантированным выполнением алгоритма.
- Устойчивость к помехам и простота обслуживания благодаря релейной схеме.
- Поддержка полного набора аварийных и рабочих сигналов.
- Унифицированная логика управления для всей группы шкафов.
- Аппаратная защита двигателя и клапана.
- Удобный монтаж и нижний ввод кабелей.
- Подходит для интеграции в любые системы пожарной автоматики.
Недостатки
- Прямой пуск создаёт повышенный пусковой ток двигателя.
- Отсутствует регулирование скорости вентилятора.
- Требуется персонал с допуском до 1000 В.
Технические характеристики:
Электрические параметры- Питание шкафа: 3×380 В, 50 Гц
- Диапазон номинальных токов вентилятора: 0,1–6 А (в модификациях до 63 А)
- Максимальная мощность подключаемого вентилятора, кВт: 2,2 (в модификациях до 30 А)
- Тип подключаемого двигателя: асинхронный электродвигатель переменного тока с короткозамкнутым ротором
- Ввод кабелей: через мембранные или кабельные вводы в нижней части корпуса
- Назначение: шкаф управления вентилятором противопожарной вентиляции для систем дымоудаления и подпора
- Подключение вентилятора: 1
- Подключение клапана: 1×220 В
- Режимы работы: «Автоматический», «Ручной», «Блокировка»
- Управляющий сигнал «Пожар»: НЗ, 8 А / 250 В
- Выходной сигнал «Авария вентилятора», «Пожар», «Работа вентилятора», «Автоматика отключена»: НО/НЗ, 8 А / 250 В
- Задержка на включение и отключение вентилятора: 1–20 с (заводская установка 5 с, настройка на реле времени)
- Контроль обрыва силовых цепей электродвигателя: предусмотрен
- Защита электродвигателя: автоматический выключатель с регулируемой токовой и тепловой установкой
- Типы защиты: от короткого замыкания, длительной перегрузки по току, перегрева и обрыва силовых цепей
- Защита органов управления: переключатель режима с ключом от несанкционированного доступа
- Степень защиты корпуса: IP54 (пылевлагозащитное исполнение)
- Климатическое исполнение: УХЛ4
- Температура окружающей среды при эксплуатации: 0…+40 °C (средняя не более +35 °C)
- Относительная влажность воздуха: 20–90 % без конденсата
- Температура хранения и транспортировки: от –25 до +55 °C, при относительной влажности до 90 %
- Материал корпуса: металлический шкаф управления
- Способ монтажа: вертикальный настенный монтаж на плоскую поверхность
- Габаритные размеры шкафа (В×Ш×Г): 500х400х200 мм (размеры изменяются, в зависимости от модификации)
- Гарантийный срок: 1 год
- Страна производства: Россия
Модификации шкафов управления Грантор для противопожарной вентиляции (3 х 380 В), 1 вентилятор, 1 клапан, прямой пуск
* Цены на различные модификации шкафов уточняйте у менеджера.- АЭП40-006-54-11ВП1 - 2,2 кВт / 0,1 - 6 А / 500х400х200 мм (EA09M461965)
- АЭП40-010-54-11ВП1 - 4 кВт / 6,0 - 10 А / 500х400х200 мм (EA09M461971)
- АЭП40-016-54-11ВП1 - 7,5 кВт / 10 - 16 А / 500х400х200 мм (EA09M461970)
- АЭП40-025-54-11ВП1 - 11 кВт / 16 - 25 А / 500х400х200 мм (EA09M461972)
- АЭП40-032-54-11ВП1 - 15 кВт / 25 - 32 А / 500х400х200 мм (EA09M461974)
- АЭП40-040-54-11ВП1 - 18,5 кВт / 32 - 40 А / 700х500х250 мм (EA09M461975)
- АЭП40-050-54-11ВП1 - 22 кВт / 40 - 50 А / 700х500х250 мм (EA09M462538)
- АЭП40-063-54-11ВП1 - 30 кВт / 50 - 63 А / 700х500х250 мм (EA09M462539)
Бренд | Грантор |
Исполнение | Для помещений |
Мощность управляемого двигателя, кВт | 2.2 |
Тип монтажа | Настенный |
Ширина, мм | 400 |
Высота, мм | 500 |
Глубина, мм | 200 |
Материал | Металл |
Индикация | Световая |
Напряжение питания | 380 В |
Потребляемый ток, макс. | 6 А |
Рабочая температура | от 0°C до +40°C |
Рабочая влажность | 20% - 90% без конденсации |
Класс защиты (IP) | IP54 |
Сертификаты | ГОСТ Р 53325-2012, Пожарной безопасности ТР ЕАЭС 043/2017 |
Гарантия | 1 год |
Страна производства | Россия |
