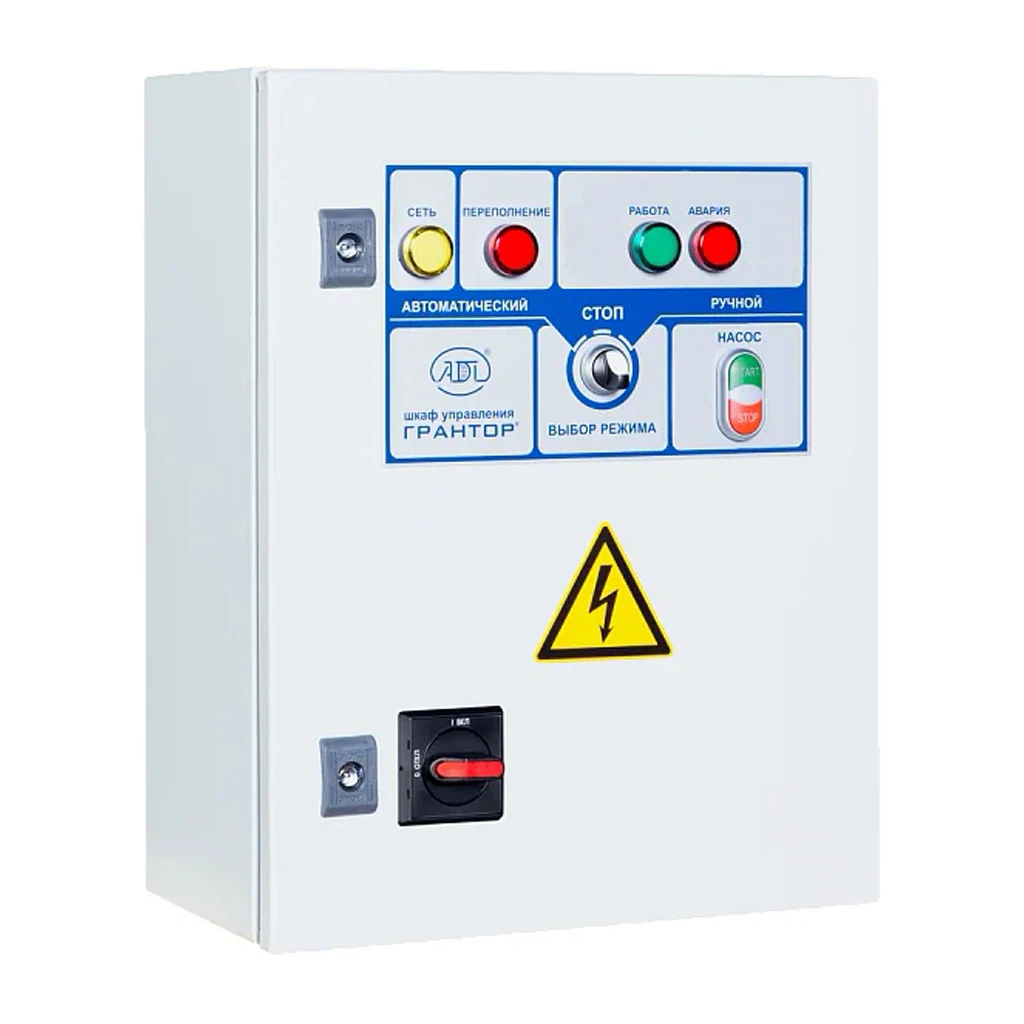

Шкаф управления по уровню Грантор АЭП40-022-54КП-22УБ2 для КНС (3х380) 2 насоса, плавный пуск Emotron TSA,, 2 ввода питания без АВР (EA08B387234)
Шкаф управления по уровню АЭП40-022-54КП-22УБ2 предназначен для автоматизации работы двух насосов в системах дренажа, ливневой канализации, канализационных насосных станций и технологических приямков. Управление осуществляется по уровню жидкости с использованием поплавковых или электродных датчиков, обеспечивая включение и отключение насосов в режимах «Дренаж» и «Наполнение». Шкафы серии АЭП40-…-54КП-22УБ2 рассчитаны на подключение насосов мощностью от 0,25 до 55 кВт и номинальными токами от 0,4 до 100 А.
Исполнение с индексом «КП» предусматривает применение плавного пуска электродвигателей. В модификации АЭП40-022-54КП-22УБ2 используется промышленный мягкий пускатель Emotron TSA, рассчитанный на мощность 22 кВт. Плавный разгон снижает кратность пускового тока до 2–3 от номинального, уменьшает гидравлические удары и механические нагрузки на насосное оборудование, снижает нагрев обмоток электродвигателя и увеличивает ресурс насосов, особенно при частых пусках.
Исполнение «УБ2» оснащено двумя независимыми вводами питания без функции автоматического ввода резерва. Каждый насос питается от своего ввода, подключённого к отдельной распределительной панели, что обеспечивает физическое разделение питания и повышает живучесть системы. Переключение между вводами выполняется персоналом или по схеме, принятой на объекте. При этом сохраняются функции автоматического чередования и резервирования насосов в логике шкафа.
Алгоритмы управления предусматривают автоматическое чередование насосов, назначение рабочих и резервных агрегатов, периодическую смену их функций, аварийное включение резервного насоса при достижении верхнего уровня, а также защиту по всем основным параметрам: от короткого замыкания, перегрузки, пропадания или перекоса фаз, перегрева двигателя, попадания жидкости в масляную камеру (при наличии датчика влажности) и заклинивания.
Шкафы АЭП40-022-54КП-22УБ2 применяются в КНС различного уровня, на станциях I и II подъёма, в системах ливневой канализации, дренажных приямках, технологических колодцах и на объектах очистных сооружений, где требуется плавный пуск, повышенная защита электрооборудования и раздельное питание насосов.
Особенности
- Плавный пуск электродвигателей на базе мягкого пускателя Emotron TSA
- Два независимых ввода питания без автоматического ввода резерва
- Раздельное питание каждого насоса от собственной распределительной панели
- Автоматическое чередование насосов и взаимное резервирование
- Работа в режимах «Дренаж» и «Наполнение» по сигналам поплавковых или электродных датчиков
- Снижение пусковых токов и ударных нагрузок на трубопровод и арматуру
- Поддержка термоконтактов, датчика влажности масляной камеры и реле сухого хода
- Формирование дискретных сигналов «Работа», «Авария», «Переполнение»
- Аппаратная релейная логика без применения программируемых контроллеров
Шкаф управления обеспечивает:
- Комплексную защиту питающих цепей и электродвигателей
- Выбор режимов управления: автоматический или ручной
- Автоматическое управление электродвигателями по сигналам от поплавковых выключателей, аналоговому датчику, по сигналам от реле давления и реле защиты от "сухого" хода или по иным внешним сигналам управления
- Автоматическое отключение электродвигателей при наличии сигнала внешней ошибки (тепловое реле или иной релейный контакт) и автоматическое включение при ее отсутствии
- Автоматическое отключение электродвигателей при коротком замыкании или срабатывании реле перегрузки
- Автоматическое взаимное резервирование электродвигателей
- Возможность выбора количества основных/резервных насосов с помощью настроек логического модуля внутри шкафа
- Периодическую смену функций электродвигателей через заданные интервалы времени работы с целью выравнивания ресурса
- Пробный пуск каждого насоса при простое для защиты от заклинивания
- Защиту корпуса IP65
Преимущества
- Увеличение срока службы насосов за счёт плавного пуска Emotron TSA
- Повышенная живучесть системы благодаря раздельным вводам питания
- Снижение нагрузки на электросеть и коммутационную аппаратуру
- Равномерная выработка ресурса за счёт чередования насосов
- Интеграция в диспетчеризацию через дискретные выходы
- Устойчивость к электромагнитным помехам благодаря релейной логике
Недостатки
- Отсутствие функции автоматического ввода резерва между вводами
- Стоимость выше, чем у шкафов прямого пуска
- Нет частотного регулирования скорости
- Требуется квалификация персонала при обслуживании Emotron TSA
Технические характеристики:
- Питание: 3×380 В, 50 Гц
- Количество подключаемых насосов: 2
- Количество вводов питания: 2 (без автоматического ввода резерва)
- Мощность, кВт: 11 (в модификациях до 55 кВт) на каждый двигатель
- Номинальный ток, А: 7 - 22 (в модификациях до 100 А)
- Тип пуска: Плавный, на базе Emotron TSA
- Тип электродвигателей: Асинхронные с короткозамкнутым ротором
- Тип управления: По уровню, в режимах «Дренаж» и «Наполнение»
- Внешние подключения: 4 поплавка (5 электродов*); термоконтакты; датчик влажности; реле сухого хода
- Выходные сигналы (диспетчеризация): «Авария» каждого насоса; «Переполнение»
- Индикация: «Сеть»; «Работа»; «Авария»; «Переполнение»; «Ввод 1»; «Ввод 2»
- Защиты: От короткого замыкания; от тепловой перегрузки; от перегрева двигателя; от пропадания, перекоса или неправильной последовательности фаз; от попадания жидкости в масляную камеру; от заклинивания
- Температура окружающей среды: 0…+40 °C
- Температура хранения и транспортировки: –25…+55 °C
- Относительная влажность: 20–90 % (без конденсата)
- Климатическое исполнение: УХЛ4 по ГОСТ 15150-69
- Степень защиты: IP54
- Сертификация: Соответствует требованиям ТР ЕАЭС 004/2011 и ТР ЕАЭС 020/2011
- Нормативные документы: Изготовлено по ГОСТ Р 51317 (ЭМС); степень защиты по ГОСТ 14254-2015
- Корпус шкафа: Металл
- Габаритные размеры, мм (В×Ш×Г): 1000×600×400 (размеры изменяются в зависимости от модификации)
- Способ монтажа: Вертикальный настенный
- Ввод кабелей: Нижний
- Гарантия: 1 год
- Страна производства: Россия
Модификации шкафов управления для дренажных, канализационных насосов и систем наполнения (3 х 380 В), 2 насоса, плавный пуск Emotron TSA, 2 ввода питания без АВР
* Цены на различные модификации шкафов уточняйте у менеджера.- АЭП40-022-54КП-22УБ2 - 11 кВт / 7 - 22 А / 1000х600х400 мм (EA08B387234)
- АЭП40-030-54КП-22УБ2 - 15 кВт / 20 - 30 А / 1000х600х400 мм (EA08B387235)
- АЭП40-036-54КП-22УБ2 - 18,5 кВт / 30 - 36 А / 1000х600х400 мм (EA08B387236)
- АЭП40-042-54КП-22УБ2 - 22 кВт / 36 - 42 А / 1000х600х400 мм (EA08B387237)
- АЭП40-056-54КП-22УБ2 - 30 кВт / 42 - 56 А / 1200х800х400 мм (EA08B387238)
- АЭП40-070-54КП-22УБ2 - 37 кВт / 56 - 70 А / 1200х800х400 мм (EA08B387239)
- АЭП40-085-54КП-22УБ2 - 45 кВт / 70 - 85 А / 1200х800х400 мм (EA08B387240)
- АЭП40-100-54КП-22УБ2 - 55 кВт / 85 - 100 А / 1200х800х400 мм (EA08B387241)
Бренд | Грантор |
Исполнение | Для помещений |
Мощность управляемого двигателя, кВт | 11 |
Тип монтажа | Настенный |
Ширина, мм | 600 |
Высота, мм | 1000 |
Глубина, мм | 400 |
Материал | Металл |
Индикация | Световая |
Напряжение питания | 380 В |
Потребляемый ток, макс. | 22 А |
Рабочая температура | от +1°C до +40°C |
Рабочая влажность | 20% - 90% без конденсации |
Класс защиты (IP) | IP54 |
Гарантия | 1 год |
Страна производства | Россия |
