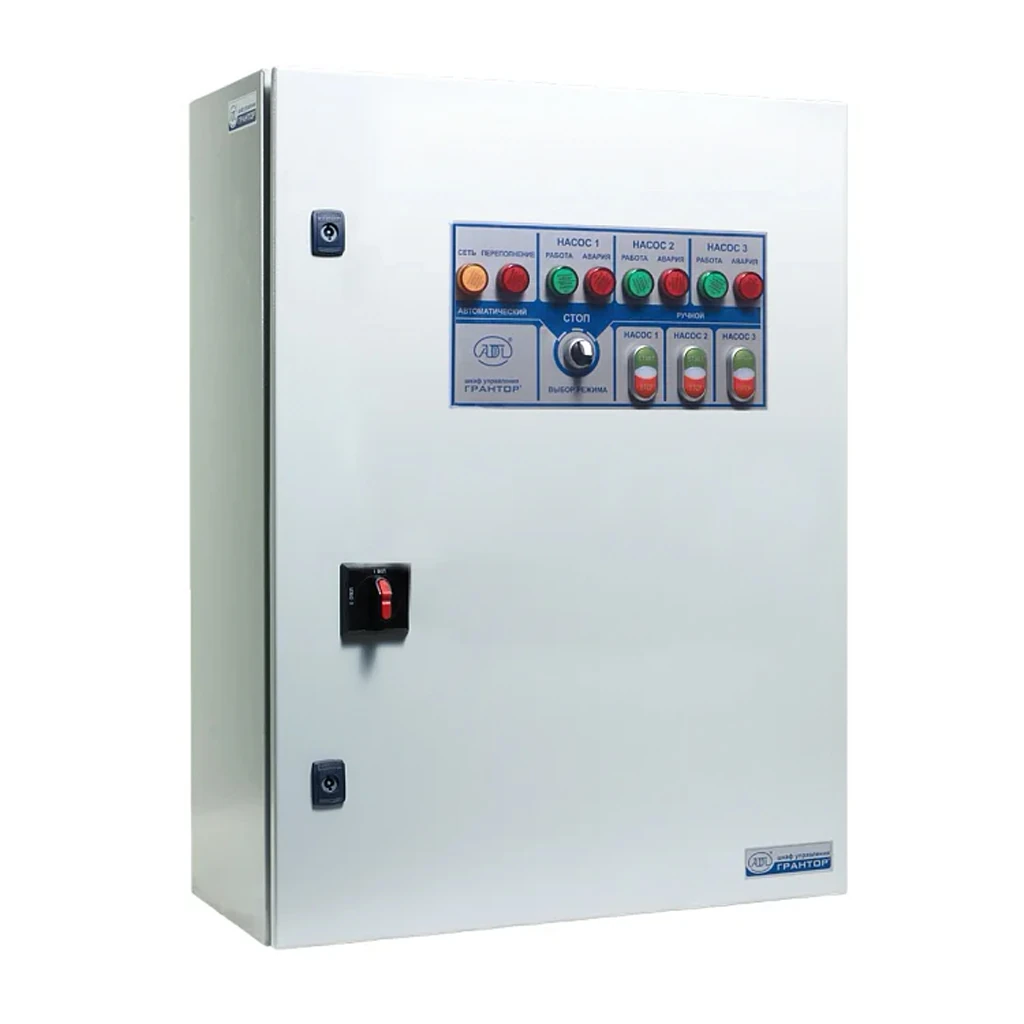

Шкаф управления по уровню Грантор АЭП40-022-54КП-33УБ для КНС (3х380) 3 насоса, плавный пуск Emotron TSA, 2 ввода питания с АВР (EA08E387250)
Шкаф управления по уровню АЭП40-022-54КП-33УБ предназначен для автоматизации работы трех насосов в системах дренажной, ливневой и хозяйственно-бытовой канализации, на локальных канализационных насосных станциях, в приямках и инженерных системах водоотведения. Управление осуществляется по сигналам поплавковых или электродных датчиков уровня, что обеспечивает корректную работу в режимах «Дренаж» и «Наполнение», а также аварийное включение резервного насоса при достижении максимального уровня жидкости. Исполнение рассчитано на электродвигатели мощностью от 0,25 до 55 кВт.
Исполнение «КП» оснащено промышленным мягким пускателем Emotron TSA, применяемым для модификаций свыше 11 кВт, включая АЭП40-022-54КП-33УБ. Плавный разгон снижает пусковые токи до 2–3 номинала, исключает гидроудары, уменьшает динамические нагрузки на насосы, трубопроводы и запорную арматуру, предотвращает перегрев обмоток и повышает ресурс насосного оборудования. Такой алгоритм особенно эффективен в системах с частыми пусками или переменными гидравлическими условиями.
Исполнение «УБ» включает два ввода питания с автоматическим вводом резерва (АВР). При пропадании напряжения, обрыве или перекосе фаз, неправильной последовательности фаз или других критических отклонениях происходит автоматическое переключение на резервный ввод. После восстановления параметров основного ввода питание возвращается в штатный режим. На лицевой панели предусмотрен переключатель выбора приоритетного ввода.
Трехнасосная схема шкафа предусматривает возможность работы с несколькими рабочими насосами и одним или двумя резервами. Реализованы функции автоматического чередования, равномерного распределения ресурса, периодической смены ролей, аварийного включения резервного насоса, а также защита от короткого замыкания, тепловой перегрузки, перегрева двигателя (при подключении термоконтактов), пропадания фаз, неправильной последовательности фаз, заклинивания и попадания жидкости в масляную камеру (при наличии датчика влажности).
Шкафы модификации АЭП40-…-54КП-33УБ применяются в КНС, на станциях первого и второго подъема, на промышленных и муниципальных объектах водоотведения, в ливневых колодцах и технологических приямках, где требуется надежность питания, плавный пуск и наличие резервирования по вводу и насосам. Релейная логика управления обеспечивает устойчивость функционирования без необходимости программирования.
Особенности
- Плавный пуск электродвигателей на базе промышленного пускателя Emotron TSA
- Два ввода питания с автоматическим вводом резерва (АВР)
- Управление тремя насосами с возможностью выбора рабочих и резервных агрегатов
- Автоматическое чередование насосов и равномерное распределение ресурса
- Аварийный ввод резервного насоса при критическом уровне
- Работа в режимах «Дренаж» и «Наполнение» с управлением по уровню
- Поддержка поплавковых и электродных датчиков уровня
- Поддержка датчика влажности масляной камеры и термоконтактов
- Формирование дискретных сигналов «Работа», «Авария», «Переполнение»
- Световая индикация состояния насосов и вводов питания
- Релейная логика, не требующая программирования
Шкаф управления обеспечивает:
- Комплексную защиту питающих цепей и электродвигателей
- Выбор режимов управления: автоматический или ручной
- Автоматическое управление электродвигателями по сигналам от поплавковых выключателей, аналоговому датчику, по сигналам от реле давления и реле защиты от "сухого" хода или по иным внешним сигналам управления
- Автоматическое отключение электродвигателей при наличии сигнала внешней ошибки (тепловое реле или иной релейный контакт) и автоматическое включение при ее отсутствии
- Автоматическое отключение электродвигателей при коротком замыкании или срабатывании реле перегрузки
- Автоматическое взаимное резервирование электродвигателей
- Возможность выбора количества основных/резервных насосов с помощью настроек логического модуля внутри шкафа
- Периодическую смену функций электродвигателей через заданные интервалы времени работы с целью выравнивания ресурса
- Пробный пуск каждого насоса при простое для защиты от заклинивания
- Защиту корпуса IP65
Преимущества
- Снижение пусковых токов и гидравлических ударов благодаря TSA
- Повышенная надежность питания за счет АВР между двумя вводами
- Продление ресурса насосов за счет мягкого разгона и алгоритмов чередования
- Высокая устойчивость к помехам и сетевым отклонениям
- Совместимость с системами АСУ и диспетчеризации
- Простота обслуживания — без программируемых контроллеров
Недостатки
- Стоимость выше, чем у шкафов прямого пуска без АВР
- Отсутствие регулирования частоты вращения насосов
- Требуется квалификация при обслуживании пускателя Emotron TSA
Технические характеристики:
- Питание: 3×380 В, 50 Гц
- Количество подключаемых насосов: 3
- Количество вводов питания: 2 (с автоматическим вводом резерва)
- Мощность, кВт: 22 (в модификациях до 55 кВт) на каждый двигатель
- Номинальный ток, А: 7–22 (в модификациях до 100 А)
- Тип пуска: Плавный, на базе Emotron TSA
- Тип управления: По уровню, в режимах «Дренаж» и «Наполнение»
- Внешние подключения: 5 поплавков (6 электродов*); термоконтакты; датчик влажности; реле сухого хода
- Выходные сигналы: «Авария» каждого насоса; «Переполнение»
- Индикация: «Сеть»; «Работа» каждого насоса; «Авария»; «Переполнение»; «Ввод 1»; «Ввод 2»
- Защиты: От короткого замыкания; от тепловой перегрузки; от перегрева двигателя; от пропадания или неправильной последовательности фаз; от заклинивания; от попадания жидкости в масляную камеру
- Температура окружающей среды: 0…+40 °C
- Температура хранения и транспортировки: –25…+55 °C
- Относительная влажность: 20–90% (без конденсата)
- Климатическое исполнение: УХЛ4 по ГОСТ 15150-69
- Степень защиты: IP54
- Сертификация: Соответствует требованиям ТР ЕАЭС 004/2011 и ТР ЕАЭС 020/2011
- Нормативные документы: ГОСТ Р 51317 (ЭМС); ГОСТ 14254-2015 (степень защиты IP)
- Корпус шкафа: Металл
- Габаритные размеры, мм (В×Ш×Г): 1200×800×400 (зависят от модификации)
- Способ монтажа: Вертикальный настенный
- Ввод кабелей: Нижний
- Гарантия: 1 год
- Страна производства: Россия
Модификации шкафов управления для дренажных, канализационных насосов и систем наполнения (3 х 380 В), 3 насоса, плавный пуск Emotron TSA, 2 ввода питания и АВР
* Цены на различные модификации шкафов уточняйте у менеджера.- АЭП40-022-54КП-33УБ - 11 кВт / 7 - 22 А / 1200х800х400 мм (EA08E387250)
- АЭП40-030-54КП-33УБ - 15 кВт / 20 - 30 А / 1200х800х400 мм (EA08E387251)
- АЭП40-036-54КП-33УБ - 18,5 кВт / 30 - 36 А / 1200х800х400 мм (EA08E387252)
- АЭП40-042-54КП-33УБ - 22 кВт / 36 - 42 А / 1200х800х400 мм (EA08E387253)
- АЭП40-056-54КП-33УБ - 30 кВт / 42 - 56 А / 1200х800х400 мм (EA08E387254)
- АЭП40-070-54КП-33УБ - 37 кВт / 56 - 70 А / 1200х800х400 мм (EA08E387255)
- АЭП40-085-54КП-33УБ - 45 кВт / 70 - 85 А / 2000х1000х400 мм (EA08E387256)
- АЭП40-100-54КП-33УБ - 55 кВт / 85 - 100 А / 1800х800х400 мм (EA08E387257)
Бренд | Грантор |
Исполнение | Для помещений |
Мощность управляемого двигателя, кВт | 11 |
Тип монтажа | Настенный |
Ширина, мм | 800 |
Высота, мм | 1200 |
Глубина, мм | 400 |
Материал | Металл |
Индикация | Световая |
Напряжение питания | 380 В |
Потребляемый ток, макс. | 22 А |
Рабочая температура | от +1°C до +40°C |
Рабочая влажность | 20% - 90% без конденсации |
Класс защиты (IP) | IP54 |
Гарантия | 1 год |
Страна производства | Россия |
