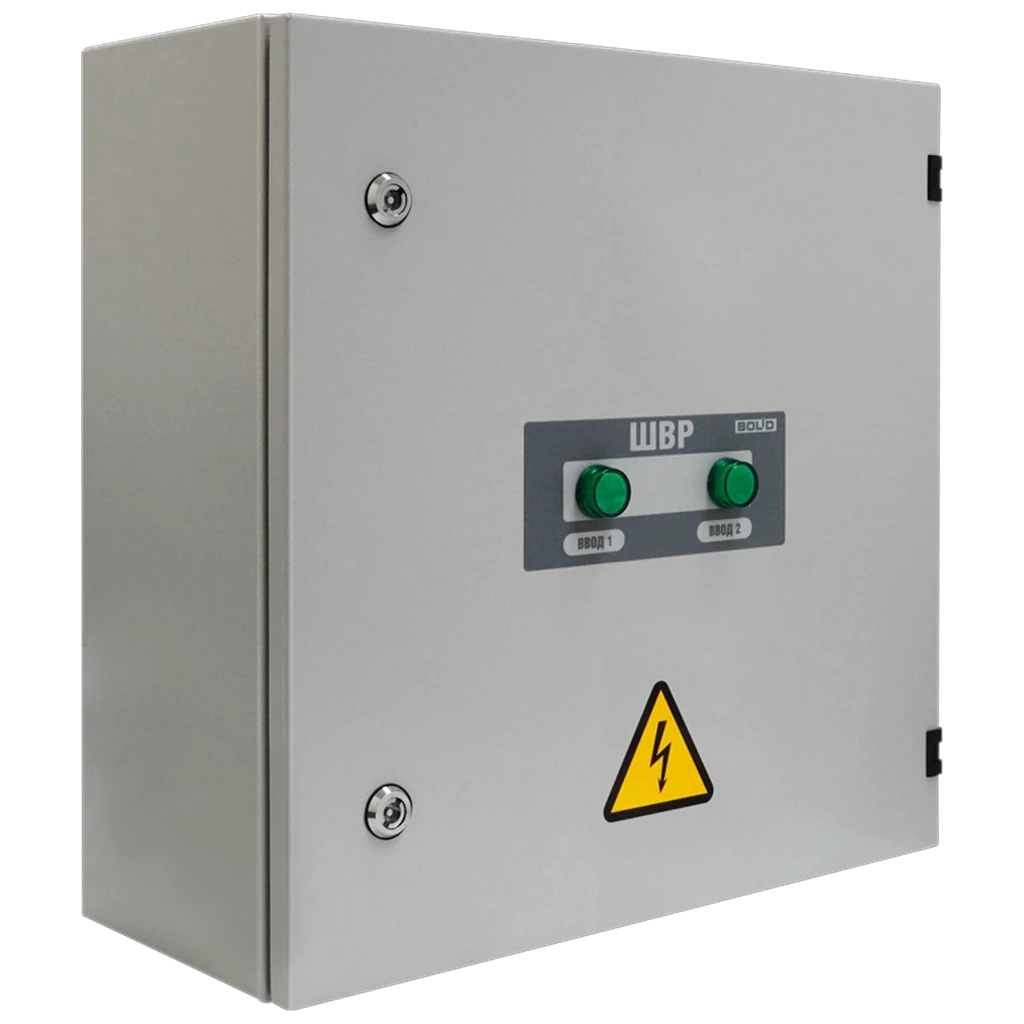

Шкаф ввода резерва ШВР-110 для переключения с током нагрузки до 250 А
Шкаф ввода резерва ШВР-110 – это надежное устройство, предназначенное для автоматического переключения питания с основного ввода трехфазной сети на резервный и обратно. Он обеспечивает бесперебойную работу систем пожарной безопасности и других ответственных потребителей, соответствуя требованиям ГОСТ Р 53325-2012 и СП 6.13130-2013. Благодаря наличию встроенной защиты, контролю фаз и напряжения, шкаф гарантирует стабильность питания и оперативное реагирование на любые сбои в сети.
ШВР-110 оснащен световой индикацией для визуального контроля работы, возможностью настройки режимов АВР (автоматический, полуавтоматический, с самовозвратом или без), а также поддержкой дистанционного управления. При необходимости устройство позволяет подключать генератор с его автоматическим запуском, что особенно актуально для объектов с высокими требованиями к надежности электроснабжения. Дополнительная электрическая и механическая блокировка исключает возможность аварийных ситуаций при переключении.

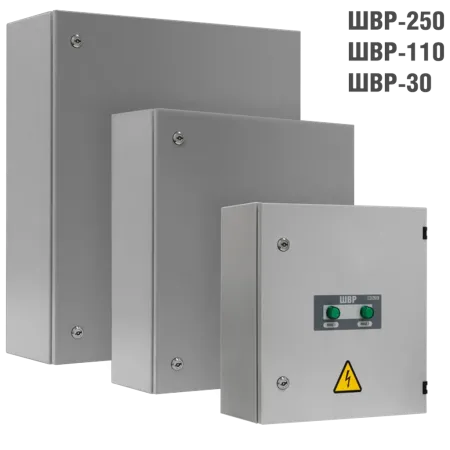

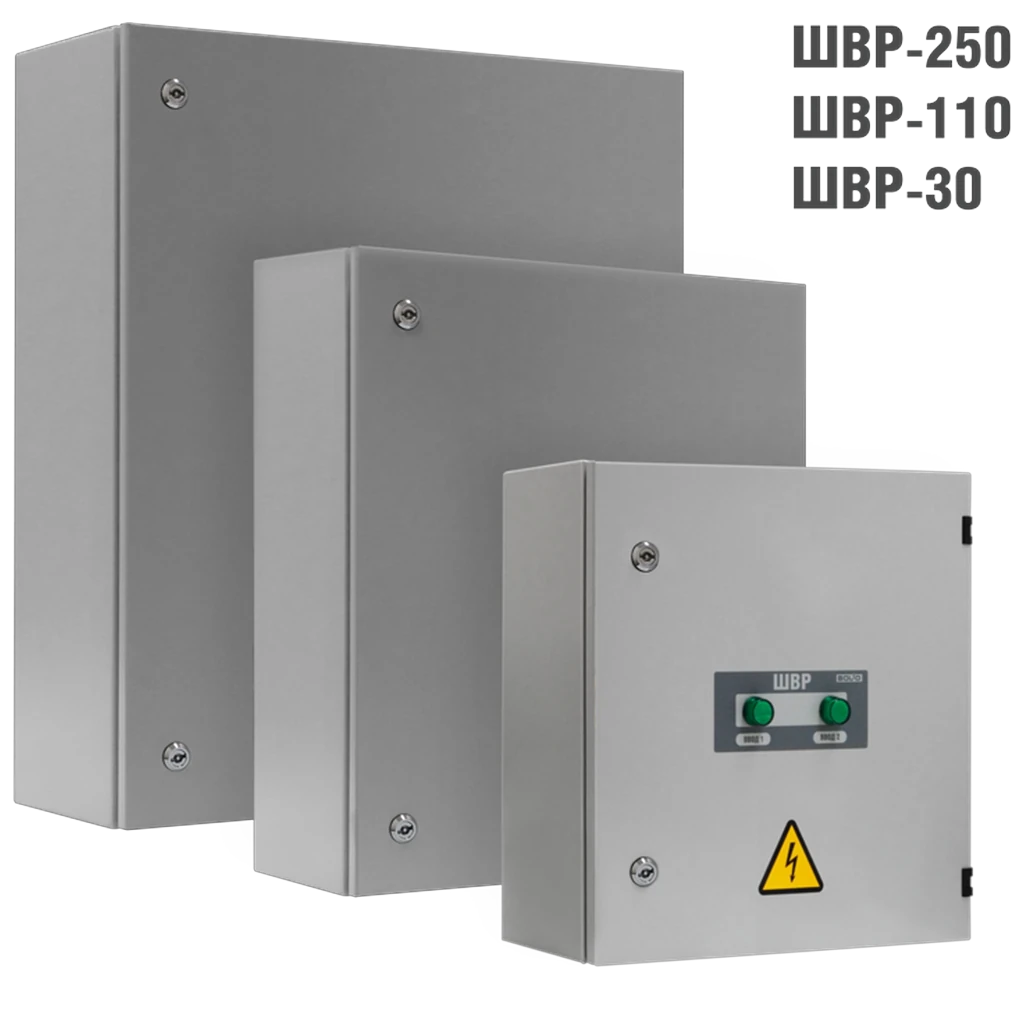

Блоки серии «ШВР» применяются не только в системах пожаротушения, но и в промышленном и гражданском строительстве для обеспечения надежного электроснабжения потребителей 1-й и 2-й категорий. Модель ШВР-110 отличается оптимальным балансом между габаритами, мощностью и функциональностью, что делает её удобным решением для объектов различного масштаба. Высокая степень защиты IP54 и срок службы не менее 10 лет гарантируют долгую эксплуатацию в сложных условиях.
Особенности
- Автоматическое переключение питания с основного на резервный ввод
- Контроль чередования фаз и наличие напряжения на вводах
- Электрическая и механическая блокировка между вводами
- Автоматический запуск генератора при отсутствии напряжения
- Настройка режимов работы АВР и интервала включения вводов
- Обеспечение питания по 1 категории надежности электроснабжения

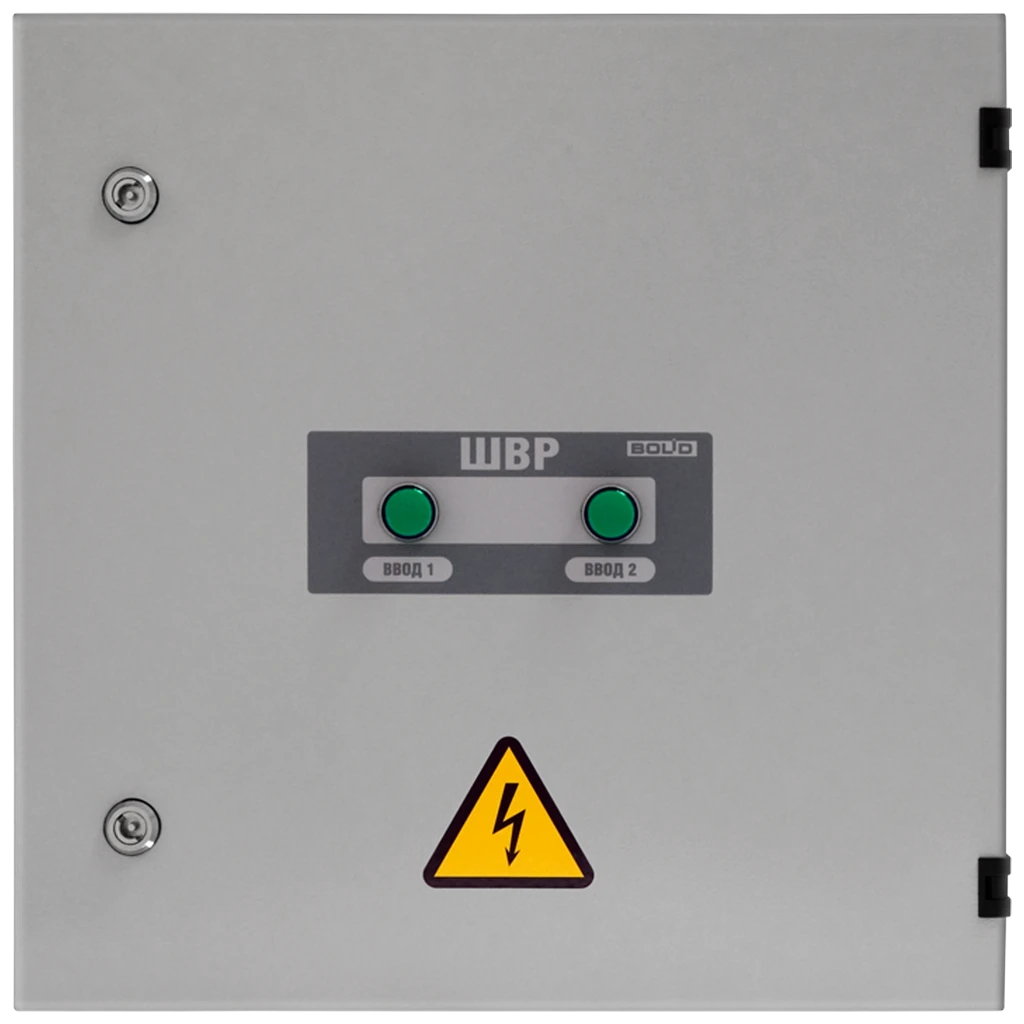

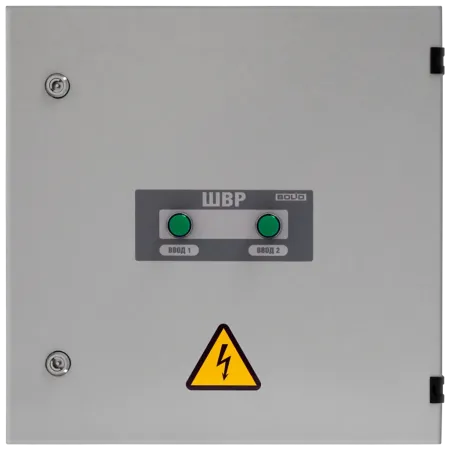

- Удобная световая индикация состояния вводов
- Возможность работы как самостоятельного НКУ
- Соответствие Федеральному закону №123-ФЗ
Функциональность
- Контроль чередования фаз
- Визуальное отображение работы вводов
- Автоматическое возобновление питания нагрузки от основного ввода после возврата напряжения в допустимые пределы
- Автоматическое переключение с основного ввода на резервный
- Защита от сверхтоков
- Контроль наличия напряжения на вводах с возможностью передачи сигнала о неисправности вводов в прибор приемно-контрольный и управления пожарный
- Отображение параметров сети
- Настройка режимов работы АВР: неавтоматический, автоматический (с самовозвратом и без)
- Возможность подключения генератора и его автоматический запуск при пропадании напряжения на основном источнике питания
- Удаленное отключение и переключение устройства по сигналу
- Электрическая и механическая блокировка между двумя вводами
- Возможность настройки интервала включения вводов
- Могут выступать в роли самостоятельного НКУ при отсутствии на объектах ПЭСПЗ согласно СП 6.13130
- Соответствует Техническому регламенту о требованиях пожарной безопасности (Федеральный закон №123-ФЗ от 22 июля 2008 г.)
- Предназначены для ввода трехфазного электропитания от двух независимых взаимно резервирующих источников до электроприемников, согласно требованиям ГОСТ Р 53325-2012 и СП6.13130-2013, когда требуется осуществлять питание по 1 категории надежности электроснабжения
- Помимо применения в системах пожаротушения, блоки «ШВР» могут использоваться в системах электроснабжения на предприятиях промышленного и гражданского строительства для обеспечения электроснабжения потребителей 1-й и 2-й категорий
Недостатки
- Требует двух независимых источников питания
- Необходимость профессионального монтажа и наладки
- Масса прибора 40 кг требует надежного крепления
Технические характеристики:
Общие параметры- Питание прибора: От двух источников трёхфазной сети переменного тока с номинальным значением (380+38-57) В и частотой (50 ± 1)Гц
- Напряжение источника питания, В переменного тока: 380
- Максимальный ток потребления от сети, мА, не более: 250
- Номинальный коммутируемый ток, А: 250
- Мощность управляемого двигателя (при 380В), кВт: от 1 до 110
- Готовность к работе после включения питания: не более 1 с
- Время технической готовности блоков к работе, с: 5
- Количество контролируемых выходов с контролем (380В): 1
- Световая индикация: 2 одноцветных индикатора для отображения состояния вводов
- Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75: I
- Рабочий диапазон температур: от -30 до +50 °C
- Относительная влажность: до 98% при +25 °C
- Степень защиты корпуса: IP54
- Устойчивость к механическим воздействиям по ОСТ 25 1099-83: категория размещения 3
- Вибрационные нагрузки:
- диапазон частот, Гц: 1-35
- максимальное ускорение: 0,5 g - Климатическое исполнение по ОСТ 25 1099-83: О3
- По устойчивости к электромагнитным помехам блоки соответствует требованиям третьей степени жесткости
- Габаритные размеры, мм: 700x600x240
- Масса прибора, кг: 40
- Средний срок службы: 10 лет
- Тип монтажа: настенный навесной
Бренд | Болид |
Исполнение | Уличное |
Степень жесткости к электромагнитным помехам | 3 |
Мощность управляемого двигателя, кВт | 1 - 110 |
Коммутируемый ток, А | 250 |
Тип монтажа | Настенный |
Ширина, мм | 600 |
Высота, мм | 700 |
Глубина, мм | 240 |
Материал | Металл |
Индикация | Световая |
Напряжение питания | 380 В |
Потребляемый ток, макс. | 250 мА |
Вес, кг | 40 |
Рабочая температура | от -30°C до +50°C |
Класс защиты (IP) | IP54 |
Наработка на отказ, не менее | 80 000 часов |
Средний срок службы | Не менее 10 лет |
Гарантия | 18 мес. |
Страна производства | Россия |
