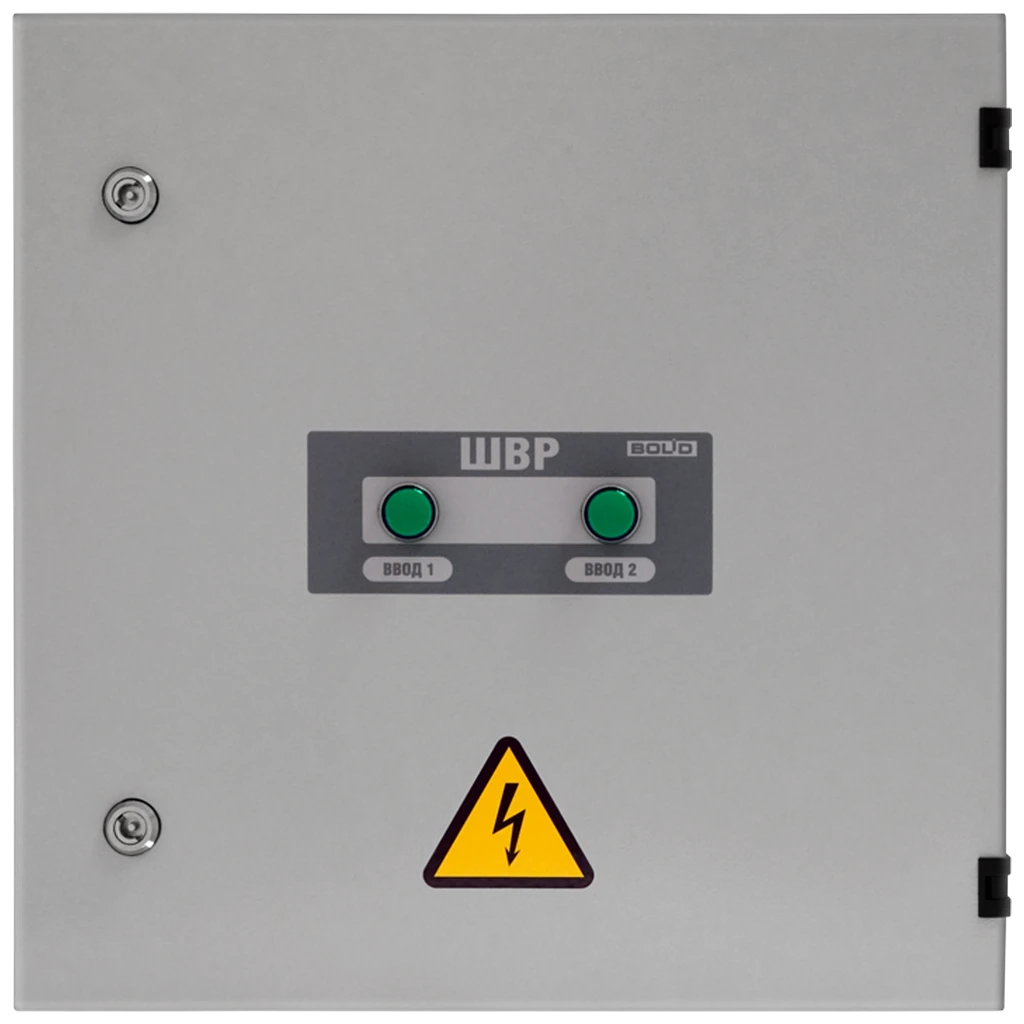

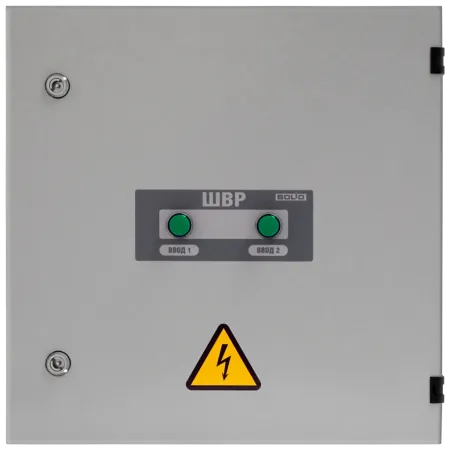

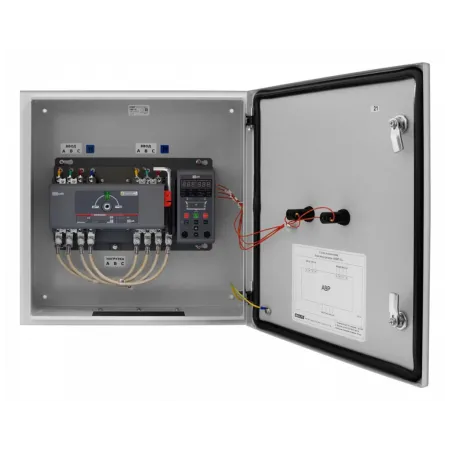

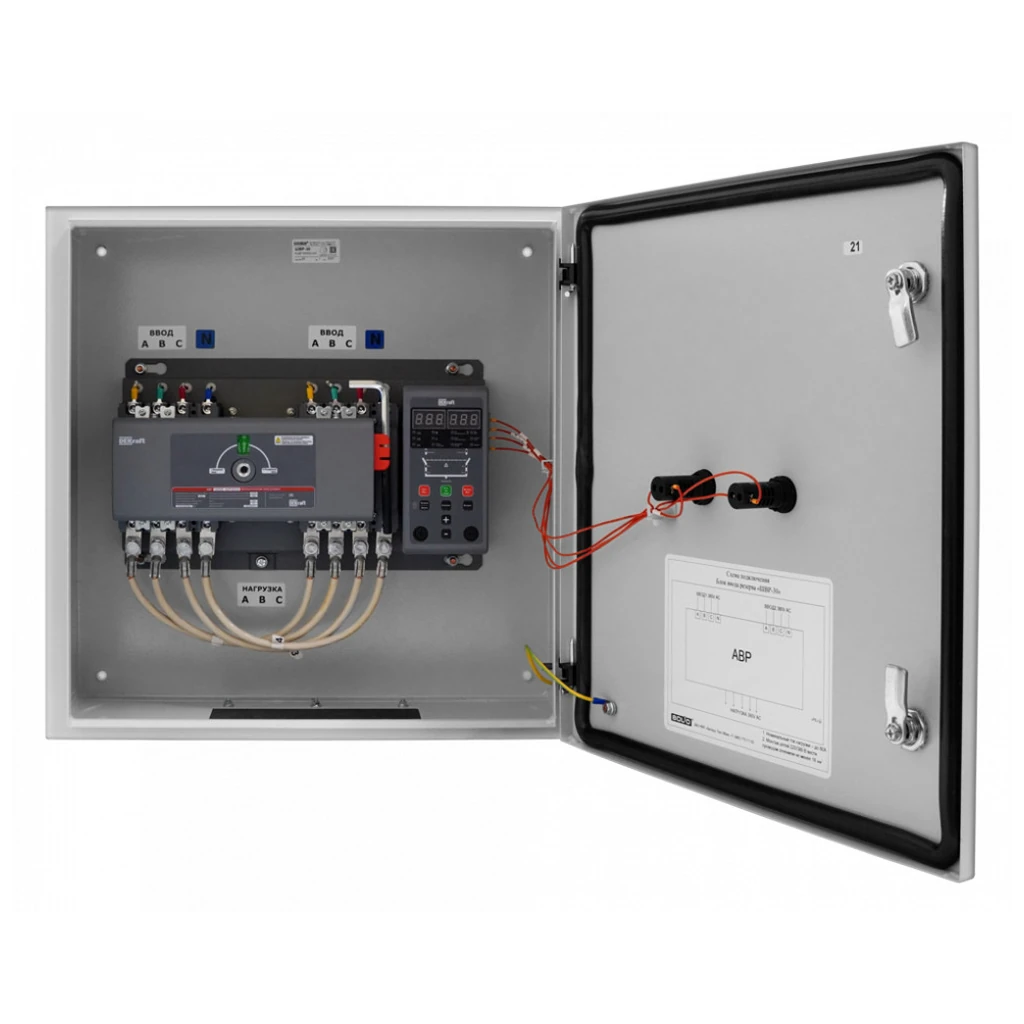

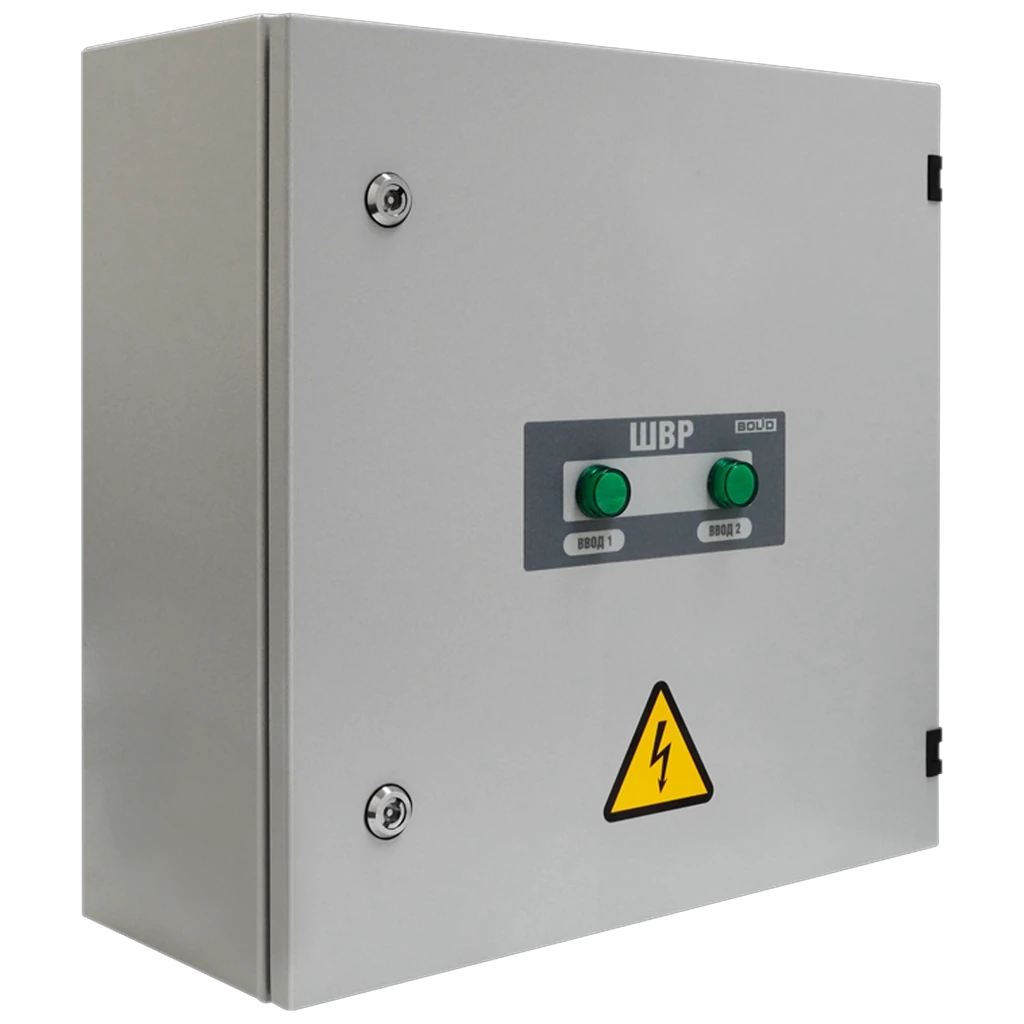

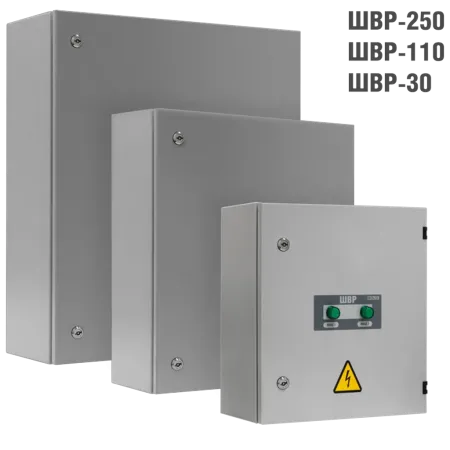

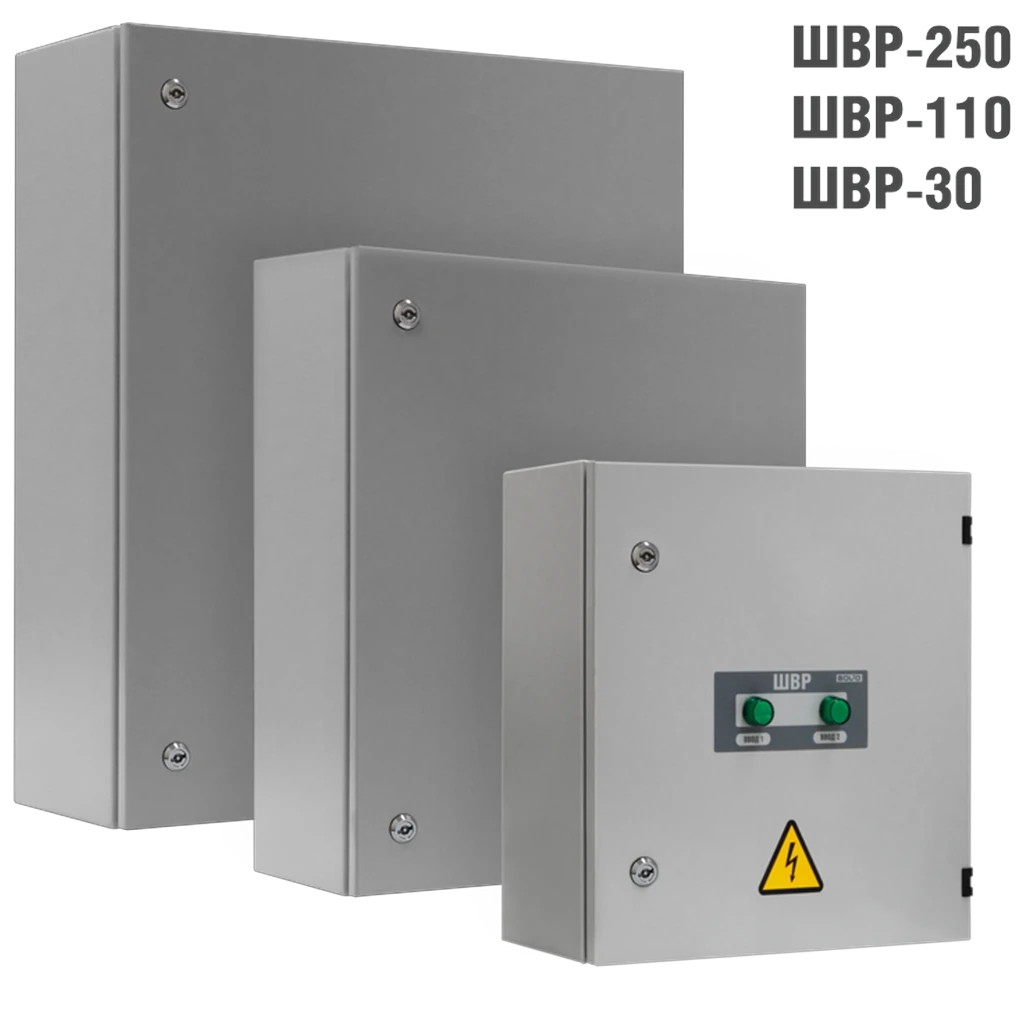

Шкаф ввода резерва ШВР-250 для переключения с током нагрузки до 500 А
Шкаф ввода резерва ШВР-250 – это мощное устройство, предназначенное для автоматического переключения питания с основного ввода трехфазной сети на резервный и обратно. Он обеспечивает надежное электроснабжение систем пожарной автоматики, инженерных комплексов, а также любых объектов с высокими требованиями к бесперебойности питания. Шкаф выполнен в металлическом корпусе с защитой IP54 и соответствует требованиям ГОСТ Р 53325-2012 и СП 6.13130-2013. Благодаря встроенной системе контроля и автоматизации, ШВР-250 позволяет быстро реагировать на сбои в сети и сохранять работоспособность ответственных потребителей.
Модель ШВР-250 оснащена функциями контроля чередования фаз, отображения параметров сети, световой индикацией работы вводов и возможностью передачи сигнала о неисправности во внешние приборы. Реализована поддержка автоматического запуска генератора, а также настройка режимов работы АВР (автоматический с самовозвратом, без самовозврата или неавтоматический). Встроенные электрическая и механическая блокировки предотвращают аварийное включение двух вводов одновременно, а гибкие настройки интервала включения обеспечивают оптимальную работу на объекте.
ШВР-250 используется как в составе систем пожаротушения, так и в промышленных, гражданских и инфраструктурных объектах. Его возможности позволяют гарантировать питание потребителей 1-й категории надежности, включая предприятия с критически важными производственными процессами. Благодаря высокой мощности, увеличенным габаритам и номинальному току до 500 А, данный шкаф подходит для эксплуатации на крупных объектах. Срок службы до 10 лет и широкий диапазон рабочих температур делают его надежным решением для долгосрочного применения.
Особенности
- Номинальный ток до 500 А, подходит для крупных промышленных объектов
- Автоматическое переключение питания с основного на резервный ввод
- Контроль чередования фаз и наличие напряжения на вводах
- Электрическая и механическая блокировка между вводами
- Автоматический запуск генератора при отсутствии напряжения
- Настройка режимов работы АВР и интервала включения вводов
- Обеспечение питания по 1 категории надежности электроснабжения
- Удобная световая индикация состояния вводов
- Возможность работы как самостоятельного НКУ
- Соответствие Федеральному закону №123-ФЗ
Функциональность
- Контроль чередования фаз
- Визуальное отображение работы вводов
- Автоматическое возобновление питания нагрузки от основного ввода после возврата напряжения в допустимые пределы
- Автоматическое переключение с основного ввода на резервный
- Защита от сверхтоков
- Контроль наличия напряжения на вводах с возможностью передачи сигнала о неисправности вводов в прибор приемно-контрольный и управления пожарный
- Отображение параметров сети
- Настройка режимов работы АВР: неавтоматический, автоматический (с самовозвратом и без)
- Возможность подключения генератора и его автоматический запуск при пропадании напряжения на основном источнике питания
- Удаленное отключение и переключение устройства по сигналу
- Электрическая и механическая блокировка между двумя вводами
- Возможность настройки интервала включения вводов
- Могут выступать в роли самостоятельного НКУ при отсутствии на объектах ПЭСПЗ согласно СП 6.13130
- Соответствует Техническому регламенту о требованиях пожарной безопасности (Федеральный закон №123-ФЗ от 22 июля 2008 г.)
- Предназначены для ввода трехфазного электропитания от двух независимых взаимно резервирующих источников до электроприемников, согласно требованиям ГОСТ Р 53325-2012 и СП6.13130-2013, когда требуется осуществлять питание по 1 категории надежности электроснабжения
- Помимо применения в системах пожаротушения, блоки «ШВР» могут использоваться в системах электроснабжения на предприятиях промышленного и гражданского строительства для обеспечения электроснабжения потребителей 1-й и 2-й категорий
Недостатки
- Большие габариты и масса (70 кг)
- Требует профессионального монтажа и обслуживания
- Не рекомендуется устанавливать без защиты от прямых осадков
Технические характеристики:
Общие параметры- Питание прибора: От двух источников трёхфазной сети переменного тока с номинальным значением (380+38-57) В и частотой (50 ± 1)Гц
- Напряжение источника питания, В переменного тока: 380
- Максимальный ток потребления от сети, мА, не более: 250
- Номинальный коммутируемый ток, А: 500
- Мощность управляемого двигателя (при 380В), кВт: от 1 до 250
- Готовность к работе после включения питания: не более 1 с
- Время технической готовности блоков к работе, с: 5
- Количество контролируемых выходов с контролем (380В): 1
- Световая индикация: 2 одноцветных индикатора для отображения состояния вводов
- Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75: I
- Рабочий диапазон температур: от -30 до +50 °C
- Относительная влажность: до 98% при +25 °C
- Степень защиты корпуса: IP54
- Устойчивость к механическим воздействиям по ОСТ 25 1099-83: категория размещения 3
- Вибрационные нагрузки:
- диапазон частот, Гц: 1-35
- максимальное ускорение: 0,5 g - Климатическое исполнение по ОСТ 25 1099-83: О3
- По устойчивости к электромагнитным помехам блоки соответствует требованиям третьей степени жесткости
- Габаритные размеры, мм: 900×800×280
- Масса прибора, кг: 70
- Средний срок службы: 10 лет
- Тип монтажа: настенный навесной
Бренд | Болид |
Исполнение | Уличное |
Степень жесткости к электромагнитным помехам | 3 |
Мощность управляемого двигателя, кВт | 1 - 250 |
Коммутируемый ток, А | 500 |
Тип монтажа | Настенный |
Ширина, мм | 800 |
Высота, мм | 900 |
Глубина, мм | 280 |
Материал | Металл |
Индикация | Световая |
Напряжение питания | 380 В |
Потребляемый ток, макс. | 250 мА |
Вес, кг | 70 |
Рабочая температура | от -30°C до +50°C |
Класс защиты (IP) | IP54 |
Наработка на отказ, не менее | 80 000 часов |
Средний срок службы | Не менее 10 лет |
Гарантия | 18 мес. |
Страна производства | Россия |
