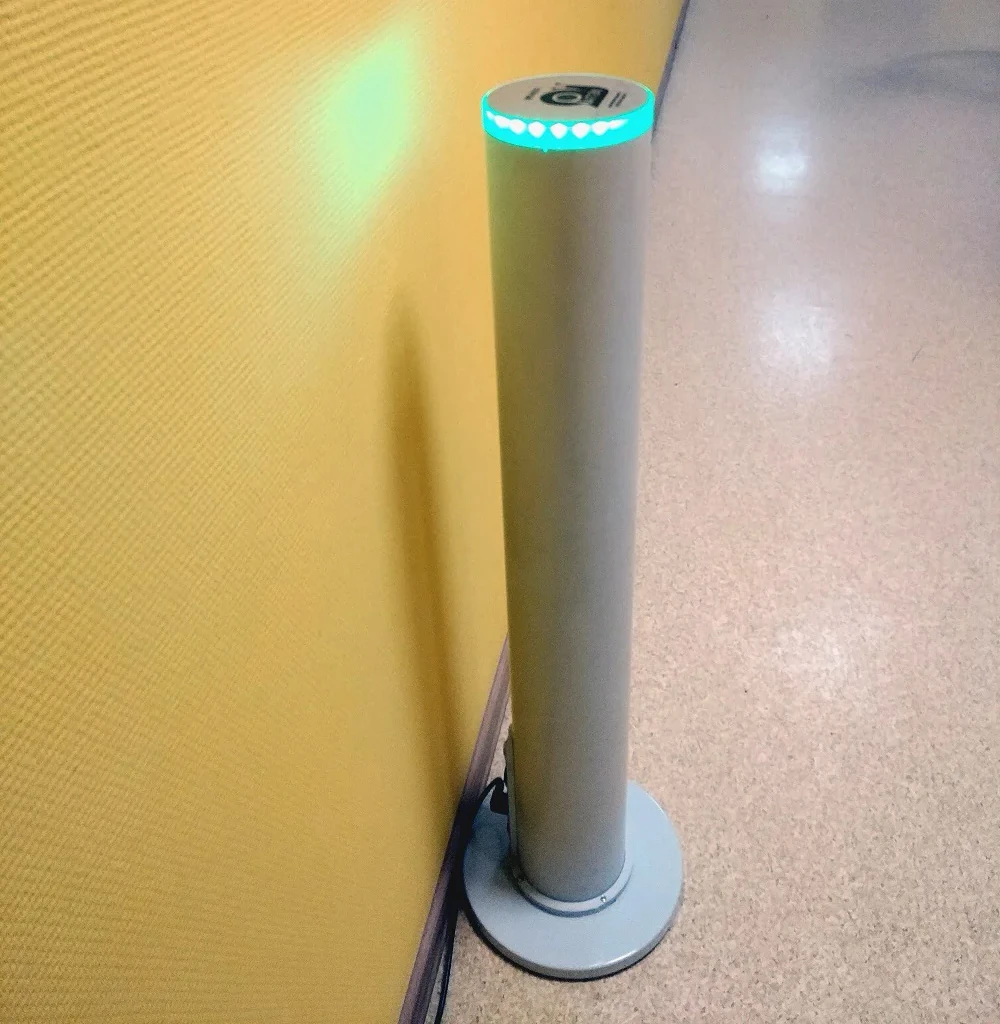

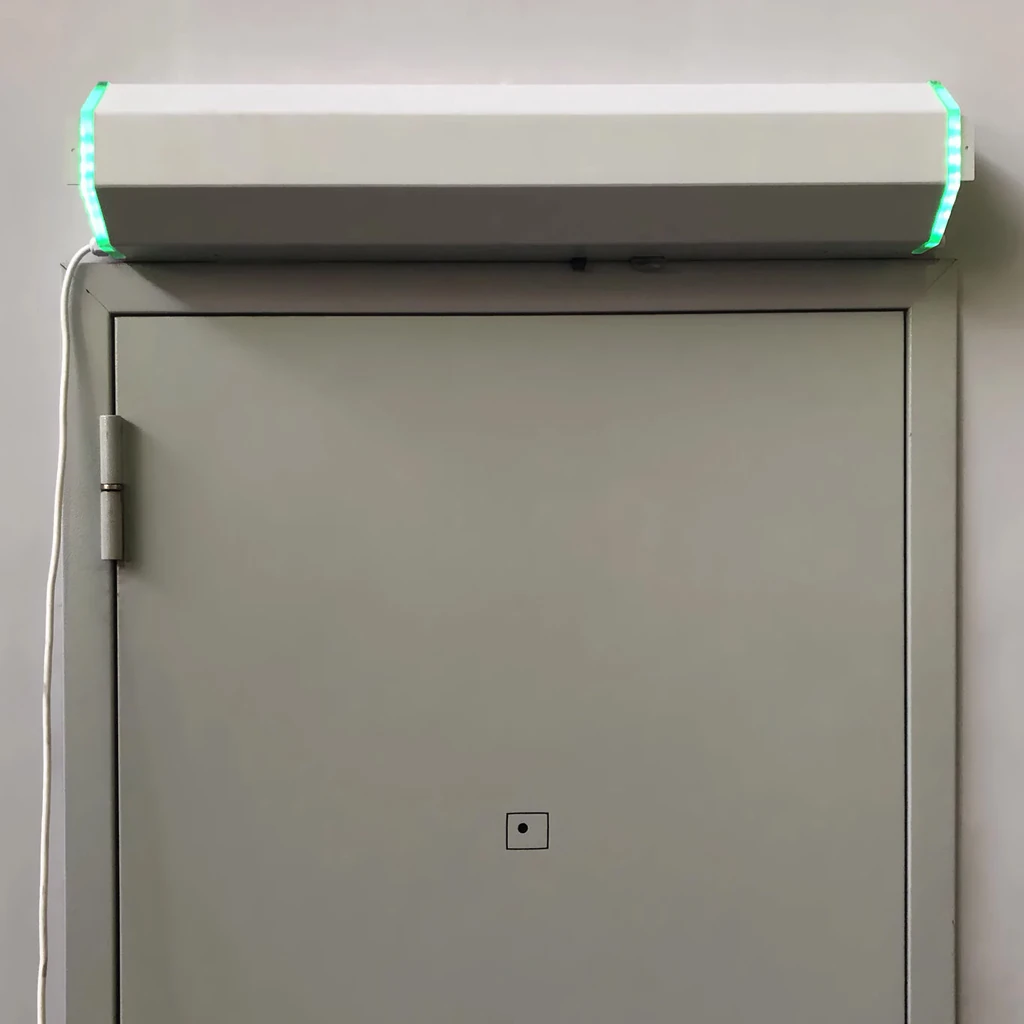

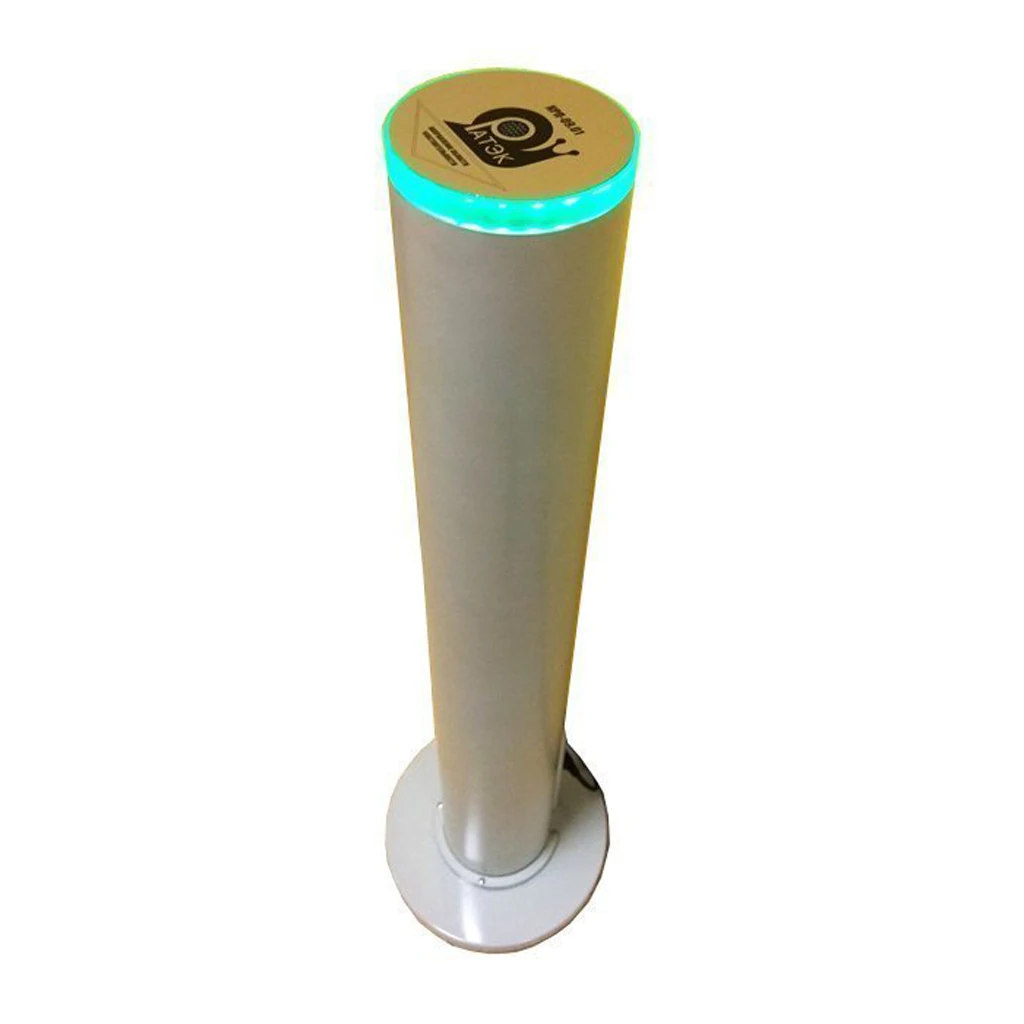

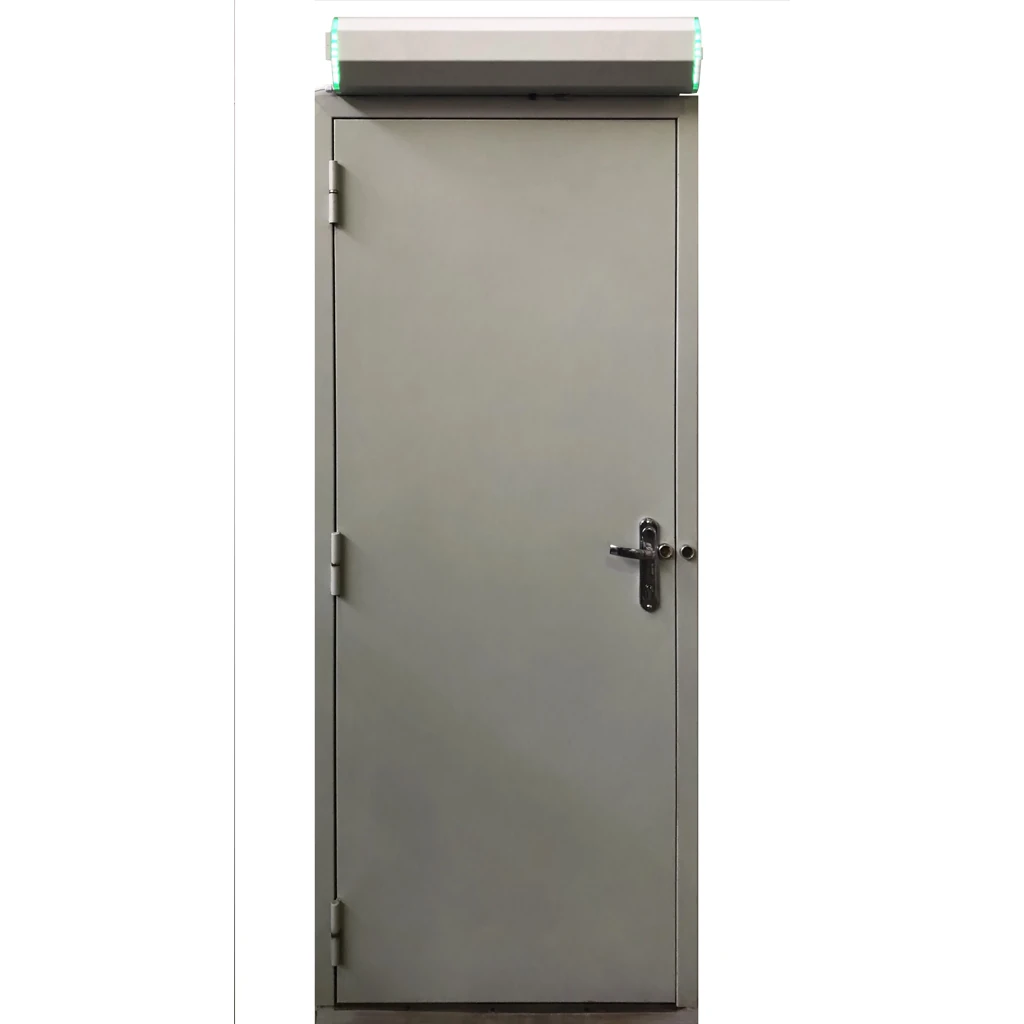

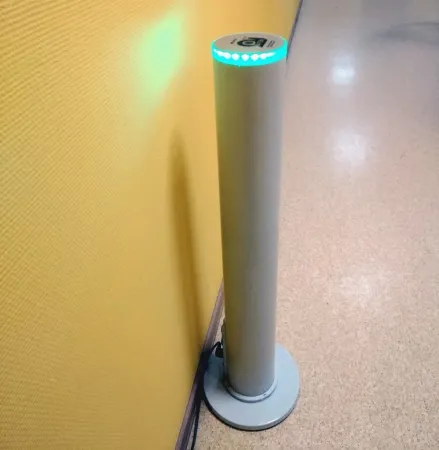

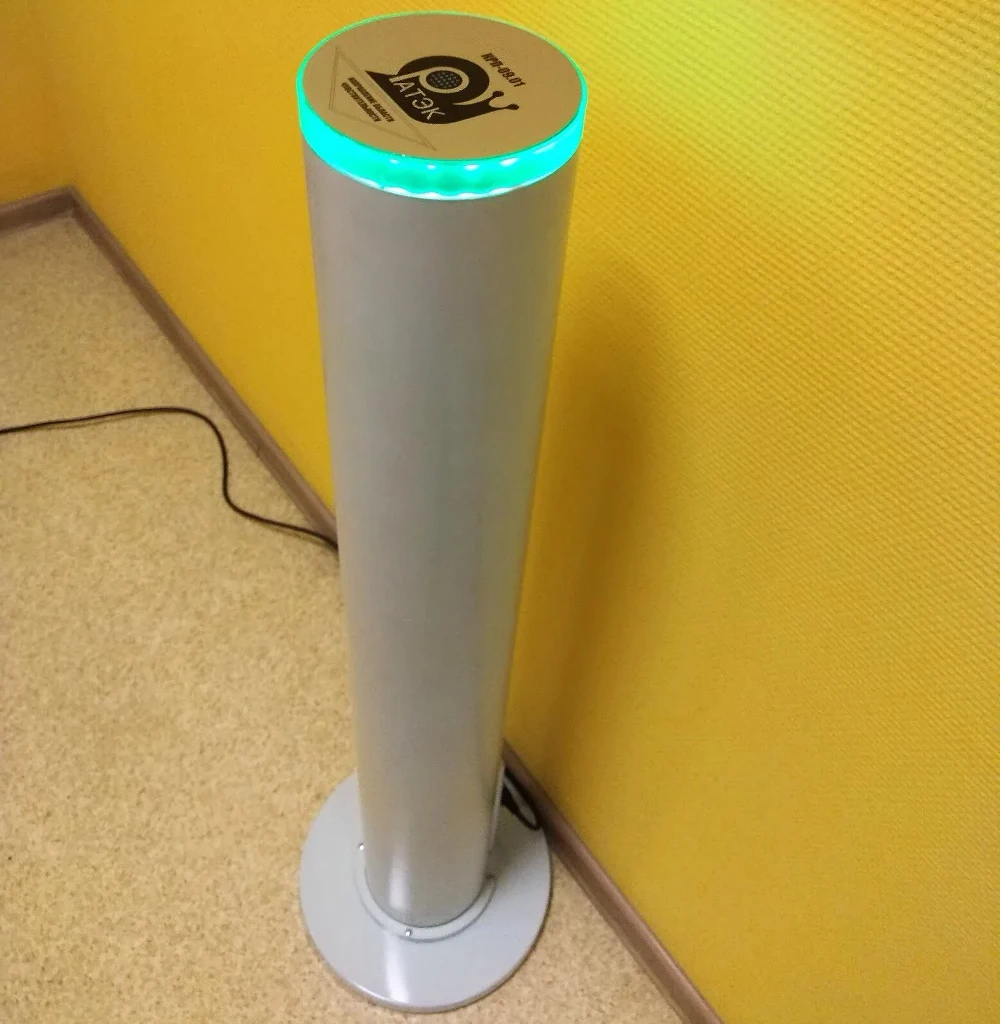

Радиационный монитор КРП-09 предназначен для непрерывного измерения уровня гамма-излучения в контролируемом пространстве и формирования световой и звуковой сигнализации при его превышении. Устройство обеспечивает обнаружение несанкционированного проноса радиоактивных веществ пешеходами, пересекающими зону контроля, и используется в банках, на промышленных, режимных и охраняемых объектах. Средство измерений внесено в Госреестр и соответствует утверждённому типу.
Устройства радиационного контроля КРП-09.01, КРП-09.02, КРП-09.03 состоят из:
- капсулы с размещённым в ней блоком детектирования гамма-излучения;
- блока управления с установленными в нём блоками питания и платами обработки информации;
- персонального компьютера IBM PC с программным обеспечением для отображения информации и управления;
- комплекта соединительных кабелей.
Устройства КРП-09 могут быть объединены в систему с выдачей информации на единый пульт управления.
Устройство радиационного контроля КРП-09.01 является базовым изделием, КРП-09.02, КРП-09.03 — модификации. Отличие — в размерах сцинтилляционных детекторов на основе кристаллов NaI(Tl), используемых для регистрации гамма-излучения.
Размеры (диаметр × высота) кристаллов составляют соответственно, мм: 80×80 в КРП-09.0163×250 в КРП-09.02 и 63×80 в КРП-09.03.
Устройство включено в Реестр российской промышленной продукции. Реестровый номер: № 10647738. Дата внесения: 11.06.2025 г.
Блоки детектирования гамма-излучения смонтированы в стойках турникетов.
Блок управления включает в себя: устройство приёма, накопления и обработки информации, источник низковольтного питания, источник высоковольтного питания. Блок управления выполнен в одном корпусе.
Все разъёмы для присоединения блока управления к блокам детектирования, а также кабель переменного тока и кабель к персональному компьютеру (IBM PC через порт RS-485) находятся на верхней панели блока управления.
Управление работой устройств КРП-09 осуществляется с компьютера IBM PC. Все операции по контролю уровня гамма-излучения выполняются автоматически.
На экране монитора компьютера при работе присутствует графическое сообщение в виде изображения трёх стоек турникетов и прямоугольника зелёного цвета в левом верхнем углу экрана монитора при отсутствии тревоги и прямоугольника красного цвета «ТРЕВОГА» и прерывистый звуковой сигнал при превышении порогового значения при прохождении человека через зону контроля.
Принцип действия устройств КРП-09.01 (КРП-09.02, КРП-09.03) основан на взаимодействии гамма-излучения со сцинтилляционным детектором на основе кристалла NaI(Tl) блока детектирования и формировании сигнала, пропорционального интенсивности излучения.
Алгоритм обнаружения радиоактивности устройствами КРП-09.01 (КРП-09.02, КРП-09.03) и реализующая его программа осуществляется непрерывным измерением фона в течение последовательных интервалов времени с одновременным вычислением порога срабатывания сигнализации, сопоставлением текущего значения уровня фона с этим порогом и формированием решения о наличии или отсутствии в контролируемом пространстве источника радиоактивности.
Аппаратура автоматически обеспечивает:
- программный контроль исправности (самодиагностика) при включении устройств КРП-09.01 (КРП-09.02, КРП-09.03) в сеть и периодически в процессе работы при неполадках;
- непрерывное измерение внешнего фона излучения, вычисление порога срабатывания сигнализации и сравнение с ним текущего значения уровня излучения, а в случае превышения порога — формирование сигнала ТРЕВОГА;
- включение режима контроля происходит автоматически — с момента включения СЕТИ (появление светового индикатора ИЗМЕРЕНИЕ на экране монитора компьютера). Отключение режима контроля происходит автоматически по достижении порогового значения уровня гамма-излучения (формирование сигнала ТРЕВОГА), но не позже, чем через 10 с после включения режима.
- измерение фонового излучения за заданные промежутки времени;
- вычисление порога срабатывания сигнализации устройств КРП-09.01 (КРП-09.02, КРП-09.03) в соответствии с измеренным уровнем фонового излучения;
- сравнение текущего уровня излучения с порогом и принятие решения о наличии или отсутствии радиоактивных веществ в контролируемом пространстве устройств КРП-09.01 (КРП-09.02, КРП-09.03);
- хранение в энергонезависимой памяти данных о срабатываниях сигнализации устройств КРП-09.01 (КРП-09.02, КРП-09.03);
- совместимость с операционными системами Windows 98/XP/Vista;
- настройку основных параметров работы устройств КРП-09.01 (КРП-09.02, КРП-09.03);
- получение данных о срабатываниях сигнализации устройств КРП-09.01 (КРП-09.02, КРП-09.03), записанных в энергонезависимой памяти;
- выполнение основных метрологических характеристик устройств КРП-09.01 (КРП-09.02, КРП-09.03).
Программное обеспечение обеспечивает:
Особенности и преимущества
- Сцинтилляционный детектор NaI(Tl) для регистрации гамма-излучения.
- Пороговый метод обнаружения с автоматическим вычислением порога.
- Формирование световой и звуковой сигнализации «Тревога».
- Отображение состояния на компьютере IBM PC через интерфейс RS-485.
- Автоматическая самодиагностика при включении и в процессе работы.
- Высокая чувствительность к Ba-133, Cs-137 и Co-60.
- Низкая частота ложных срабатываний — не более 10⁻⁵.
- Круглосуточная работа от сети переменного тока.
- Фиксация всех срабатываний в энергонезависимой памяти.
- Жёсткие требования по стабильности и точности в течение суток.
Недостатки
- Работа только при положительных температурах.
- Контроль только гамма-излучения.
- Требуется подключение к ПК для отображения и управления.
Комплектация
- Блок детектирования КРП-09.01 — АВМУ.418251.003 — 1 шт.
- Блок управления — АВМУ.421.453.006 — 1 шт.
- Комплект кабелей — 1 компл.
- Руководство по эксплуатации АВМУ.412131.014РЭ — 1 экз.
- Паспорт АВМУ.412131.014ПС — 1 экз.
- Ноутбук (на партию до 16 устройств) — 1 шт.
- Диск с ПО для контроля и настройки 643.АВМУ.505.230.001-002 — 1 шт.
Технические характеристики:
Общие характеристики- Детектируемая величина: поток фотонов гамма-излучения
- Чувствительность в центре зоны (А) при фоне до 0,20 мкЗв/ч: для Ba-133 — 2,00 с⁻¹·кБк⁻¹; Cs-137 — 1,15 с⁻¹·кБк⁻¹; Co-60 — 2,30 с⁻¹·кБк⁻¹
- Чувствительность в удалённой точке (В): для Ba-133 — 0,55 с⁻¹·кБк⁻¹; Cs-137 — 0,35 с⁻¹·кБк⁻¹; Co-60 — 0,60 с⁻¹·кБк⁻¹
- Порог обнаружения при скорости перемещения и фоне до 0,20 мкЗв/ч: Ba-133 — 110 кБк; Cs-137 — 200 кБк; Co-60 — 100 кБк
- Частота ложных срабатываний: не более 10⁻⁵
- Время установления рабочего режима: ≤ 60 с
- Время непрерывной работы: 24 ч
- Нестабильность показаний за 24 ч: ≤ ±5%
- Изменение чувствительности при изменении температуры: ≤ ±2%
- Изменение чувствительности при изменении напряжения: ≤ ±2%
- Температура эксплуатации: +5…+50 °C
- Относительная влажность: до 80% при 35 °C
- Атмосферное давление: 84–106,7 кПа
- Питание: 220 В (+10% / −15%), 50 Гц (±1%)
- Потребляемая мощность: ≤ 50 В·А
- Сопротивление изоляции: ≥ 20 МОм
- Габариты блока детектирования:
- КРП-09.01: 340×140 мм
- КРП-09.02: 540×120 мм
- КРП-09.03: 340×140 мм - Габариты блока управления:
- КРП-09.01: 500×300×500 мм
- КРП-09.02: 480×130×120 мм
- КРП-09.03: 480×130×220 мм - Масса блока детектирования
- КРП-09.01: 5 кг
- КРП-09.02: 6 кг
- КРП-09.03: 4 кг - Масса блока управления: ≤ 10 кг
- Средний срок службы до капитального ремонта: ≥ 10 лет
- Средняя наработка на отказ: ≥ 16 000 ч
- Среднее время восстановления: ≤ 30 мин
- Страна происхождения: Российская Федерация
- ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»
- ГОСТ 8.033-96 «ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов и потоков излучения»
- Технические условия ТУ 4362-014-11133454-2011 (АВМУ.412131.014 ТУ)
Бренд | РАТЭК |
Напряжение питания | 220 В |
Рабочая температура | от +5°C до +50°C |
Рабочая влажность | не выше 80% без конденсации |
Сертификаты | ГОСТ Р 51635-2000 Мониторы радиационные ядерных материалов, Реестр российской продукции |
Гарантия | 2 года |
Страна производства | Россия |
